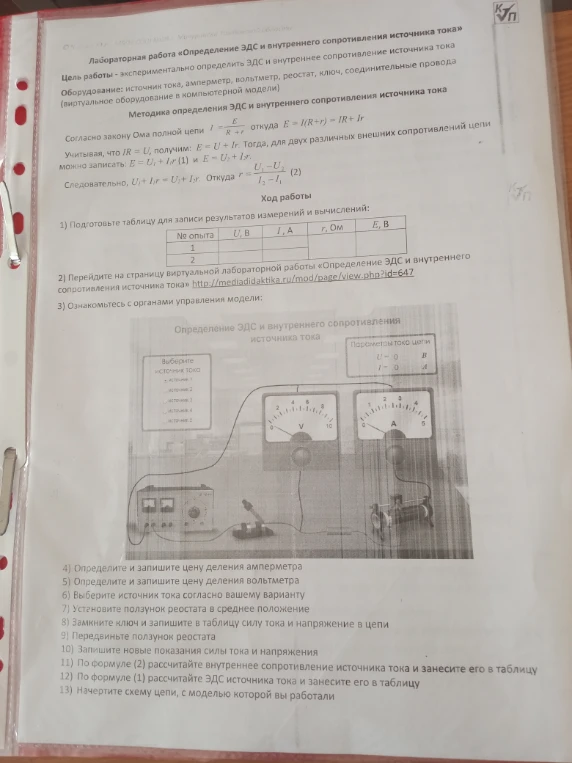

Лабораторная работа «Определение ЭДС и внутреннего сопротивления источника тока». Выполните пункты 4-13 по представленной модели.

Для выполнения лабораторной работы по фотографии необходимо снять показания с приборов на изображении. **1. Определение цены деления приборов (пункты 4 и 5):** * **Амперметр:** Между делениями $0$ и $1$ находится $5$ промежутков. $C_A = \frac{1 - 0}{5} = 0,2$ А/дел. * **Вольтметр:** Между делениями $0$ и $2$ находится $10$ промежутков (или между $4$ и $6$ также $10$). $C_V = \frac{2 - 0}{10} = 0,2$ В/дел. **2. Снятие показаний (пункт 10):** * **Сила тока ($I$):** Стрелка амперметра стоит на втором делении после цифры $1$. $I = 1 + 2 \cdot 0,2 = 1,4$ А. * **Напряжение ($U$):** Стрелка вольтметра стоит на четвертом делении после цифры $4$. $U = 4 + 4 \cdot 0,2 = 4,8$ В. **3. Схема цепи (пункт 13):** Цепь состоит из последовательно соединенных: источника тока (батарейка), ключа, амперметра и реостата. Вольтметр подключается параллельно к источнику тока (или к участку цепи с реостатом и амперметром, так как они измеряют внешнее напряжение). **Допущение:** Так как это виртуальная лабораторная работа, для расчета ЭДС ($E$) и внутреннего сопротивления ($r$) по формулам (1) и (2) из текста требуется **два** измерения с разными положениями реостата. На фото зафиксировано только одно состояние. Если принять данные с фото за первый опыт ($U_1 = 4,8$ В, $I_1 = 1,4$ А), то для завершения работы вам нужно передвинуть ползунок реостата в модели, записать новые $U_2$ и $I_2$, а затем подставить их в формулы: 1. $r = \frac{U_1 - U_2}{I_2 - I_1}$ 2. $E = U_1 + I_1 \cdot r$ **Ответ:** Цена деления амперметра — $0,2$ А, вольтметра — $0,2$ В. Текущие показания: $I = 1,4$ А, $U = 4,8$ В.
