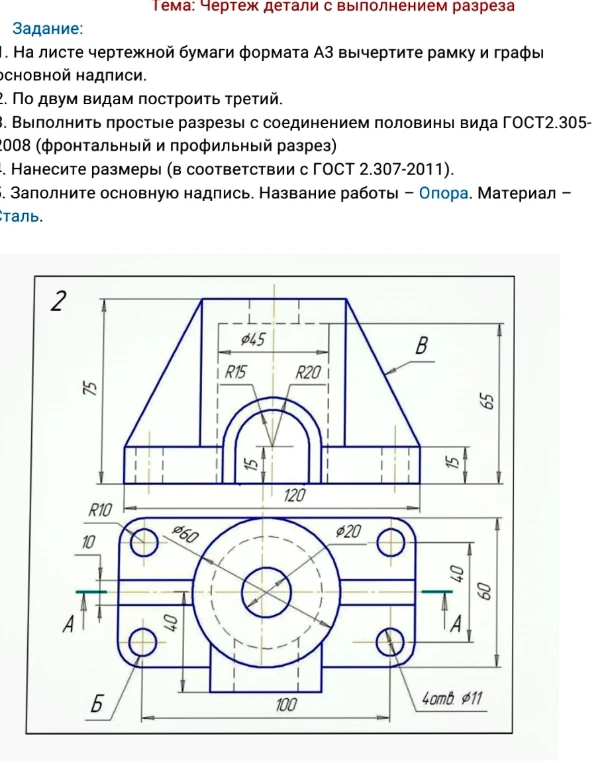

На листе чертежной бумаги формата А3 вычертите рамку и графы основной надписи. По двум видам построить третий. Выполнить простые разрезы с соединением половины вида (фронтальный и профильный разрез). Нанесите размеры. Заполните основную надпись. Название работы – Опора. Материал – Сталь.

Для выполнения этого чертежа по предмету «Черчение» необходимо следовать алгоритму построения трех видов детали «Опора» с применением разрезов. ### Этапы выполнения задания: 1. **Анализ геометрической формы:** Деталь состоит из прямоугольного основания ($120 \times 60$ мм) со скругленными углами ($R10$), цилиндрической части в центре ($∅60$ снаружи, $∅20$ сквозное отверстие) и вертикальной стенки с двумя ребрами жесткости. В основании есть 4 отверстия $∅11$. 2. **Построение третьего вида (вид слева):** - Перенесите горизонтальные проекционные линии с главного вида (высота основания 15 мм, общая высота 75 мм). - Перенесите вертикальные линии (ширину) с вида сверху (общая ширина 60 мм, пазы 40 мм). - На виде слева будет виден профиль стенки и ребер жесткости. 3. **Выполнение разрезов (ГОСТ 2.305-2008):** - **Фронтальный разрез:** на главном виде совместите половину вида (слева) и половину разреза (справа). Границей служит осевая линия. Невидимый контур (штриховые линии) на виде не показывается, так как он выявляется разрезом. - **Профильный разрез:** на виде слева также совместите половину вида и половину разреза. - Штриховка выполняется под углом $45^{\circ}$ тонкими линиями. Ребра жесткости (элемент Б), если секущая плоскость проходит вдоль них, показываются незаштрихованными. 4. **Нанесение размеров (ГОСТ 2.307-2011):** - Проставьте габаритные размеры: длина 120, ширина 60, высота 75. - Укажите параметры отверстий: $4 \text{ отв. } ∅11$, центральное $∅20$ и внешний радиус дуги $R20$ (или $∅40$). - Межосевые расстояния: 100 и 40. 5. **Оформление:** - Основная надпись: Название — **Опора**, Материал — **Сталь**.
