Вопрос:

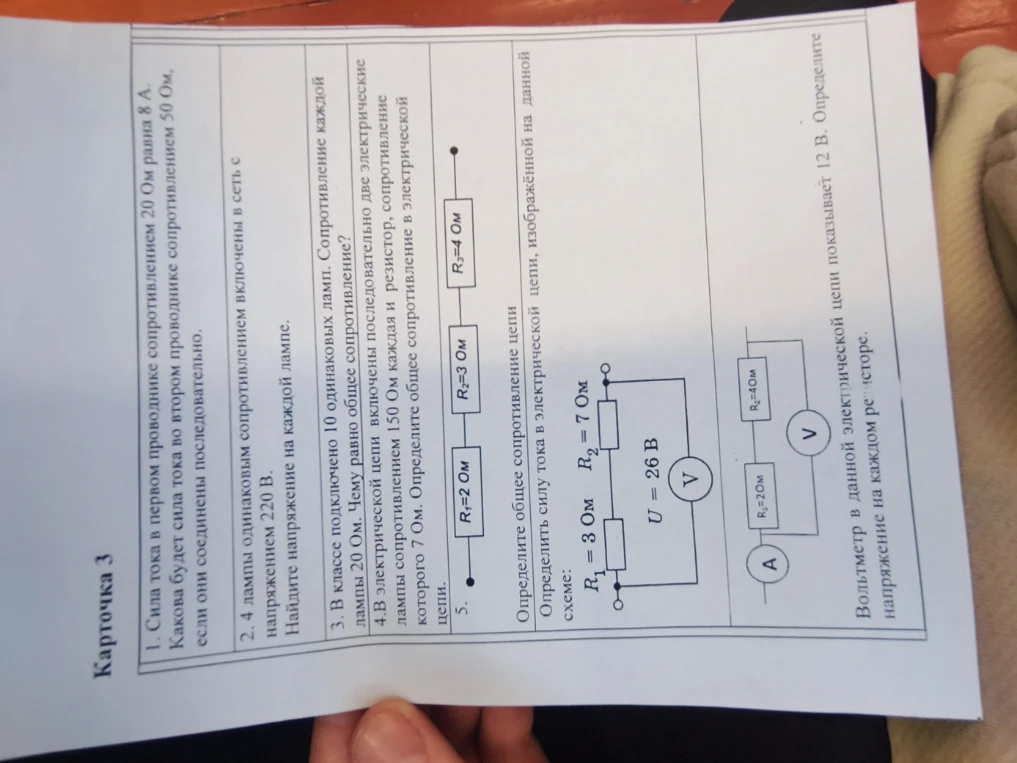

Карточка 3. Задания на расчет силы тока, напряжения и сопротивления в электрических цепях.

Фотография

Ответ ассистента

1. При последовательном соединении сила тока во всех участках цепи одинакова. **Ответ: 8 А.** 2. 1) Напряжение при последовательном соединении одинаковых потребителей распределяется поровну: $U_{лампы} = U / n = 220 / 4 = 55$ В. **Ответ: 55 В.** 3. При параллельном соединении одинаковых сопротивлений общее сопротивление равно: $R_{общ} = R / n = 20 / 10 = 2$ Ом. **Ответ: 2 Ом.** 4. При последовательном соединении общее сопротивление равно сумме сопротивлений: $R_{общ} = R_1 + R_2 + R_3 = 150 + 150 + 7 = 307$ Ом. **Ответ: 307 Ом.** 5. а) Схема 1 (последовательная): $R_{общ} = R_1 + R_2 + R_3 = 2 + 3 + 4 = 9$ Ом. б) Схема 2 (с вольтметром): Общее сопротивление: $R_{общ} = R_1 + R_2 = 3 + 7 = 10$ Ом. Сила тока по закону Ома: $I = U / R_{общ} = 26 / 10 = 2,6$ А. **Ответ: 9 Ом; 2,6 А.** 6. При параллельном соединении напряжение на всех участках одинаково и равно показанию вольтметра. **Ответ: 12 В на каждом резисторе.**
