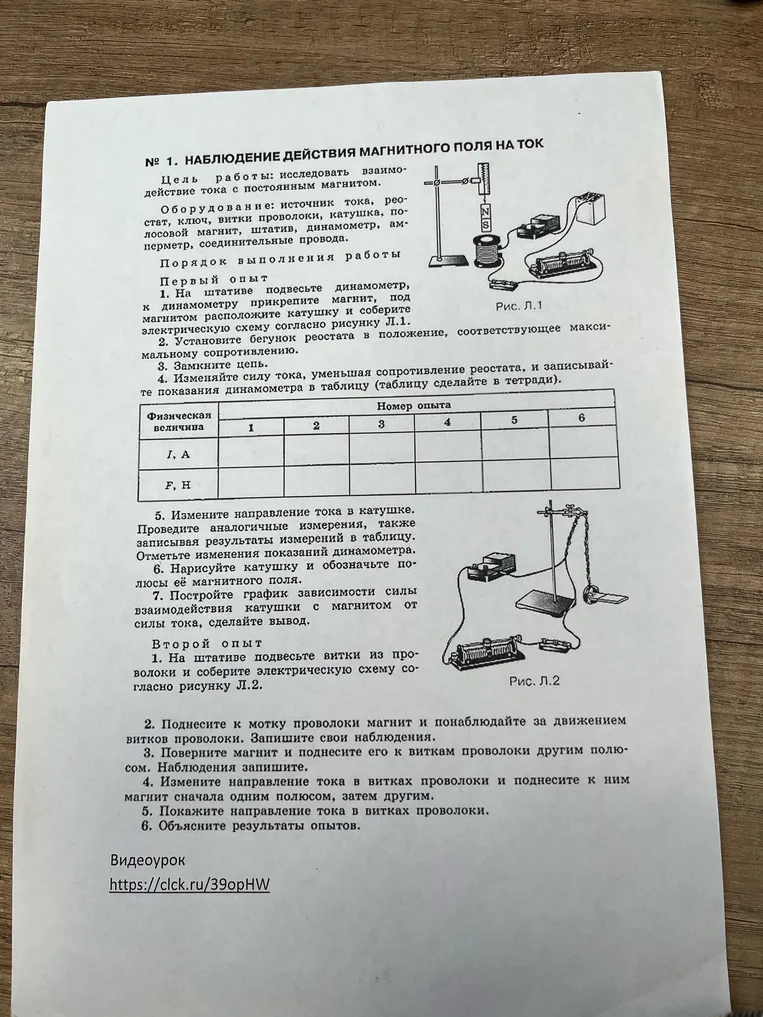

№ 1. НАБЛЮДЕНИЕ ДЕЙСТВИЯ МАГНИТНОГО ПОЛЯ НА ТОК. Цель работы: исследовать взаимодействие тока с постоянным магнитом.

Это лабораторная работа по теме «Взаимодействие магнита и катушки с током». Поскольку на фотографии приведён только бланк работы без данных измерений, я опишу ход выполнения и теоретические выводы. ### Первый опыт (Рис. Л.1) 1. **Цель**: Установить зависимость силы магнитного взаимодействия от силы тока $I$. 2. **Ход работы**: При замыкании цепи вокруг катушки возникает магнитное поле. Она начинает притягиваться к постоянному магниту или отталкиваться от него. Динамометр фиксирует изменение силы $F$. 3. **Зависимость**: Чем больше сила тока $I$ (которую мы увеличиваем, уменьшая сопротивление реостата), тем сильнее магнитное поле катушки и тем больше показания динамометра $F$. 4. **График (п. 7)**: Зависимость силы от тока является прямой пропорциональностью. График — прямая линия, выходящая из начала координат. :::div .chart-container @chart-1::: 5. **Изменение направления тока (п. 5)**: При смене полярности подключения источника направление магнитного поля катушки меняется на противоположное. Если катушка притягивалась, она начнёт отталкиваться. ### Второй опыт (Рис. Л.2) 1. **Наблюдение (п. 2)**: При поднесении магнита к мотку проволоки, по которому течёт ток, моток отклонится или повернётся. Это происходит из-за взаимодействия магнитных полей. 2. **Смена полюса (п. 3)**: Если поднести магнит другим полюсом, направление силы Ампера изменится, и моток отклонится в противоположную сторону. 3. **Вывод (п. 6)**: Вокруг проводника с током существует магнитное поле. Сила взаимодействия зависит от величины тока и направления тока в проводнике, а также от расположения полюсов внешнего магнита. **Ответ:** Сила магнитного взаимодействия прямо пропорциональна силе тока в катушке. Направление силы зависит от направления тока.
