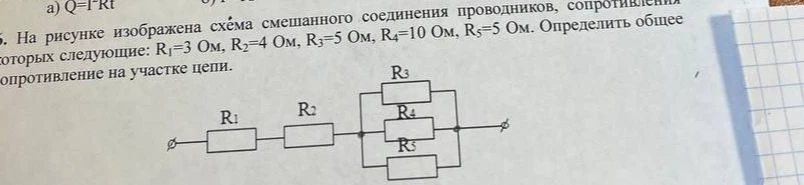

На рисунке изображена схема смешанного соединения проводников, сопротивления которых следующие: R1=3 Ом, R2=4 Ом, R3=5 Ом, R4=10 Ом, R5=5 Ом. Определить общее сопротивление на участке цепи.

Question

Вопрос:

На рисунке изображена схема смешанного соединения проводников, сопротивления которых следующие: R1=3 Ом, R2=4 Ом, R3=5 Ом, R4=10 Ом, R5=5 Ом. Определить общее сопротивление на участке цепи.

Фотография

Ответ ассистента

Accepted Answer

Для нахождения общего сопротивления цепи разделим её на участки: 1. **Параллельный участок ($R_3, R_4, R_5$):** Рассчитаем эквивалентное сопротивление $R_{345}$ по формуле параллельного соединения: $\frac{1}{R_{345}} = \frac{1}{R_3} + \frac{1}{R_4} + \frac{1}{R_5} = \frac{1}{5} + \frac{1}{10} + \frac{1}{5} = \frac{2+1+2}{10} = \frac{5}{10} = \frac{1}{2}$ Ом$^{-1}$. Следовательно, $R_{345} = 2$ Ом. 2. **Общее сопротивление цепи ($R_{общ}$):** Резисторы $R_1$, $R_2$ и блок $R_{345}$ соединены последовательно. Сложим их сопротивления: $R_{общ} = R_1 + R_2 + R_{345} = 3 + 4 + 2 = 9$ Ом. **Ответ: 9 Ом.**
