Question

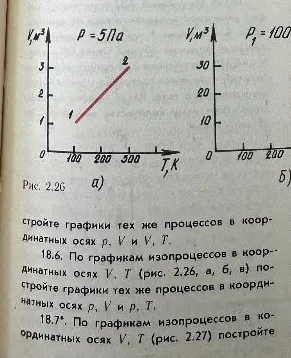

18.6. По графикам изопроцессов в координатных осях V, T (рис. 2.26, а, б, в) постройте графики тех же процессов в координатных осях p, V и p, T.

Accepted Answer

Допущение: Поскольку на изображении виден только график а, решение приводится для этого случая. Для графиков б и в данные обрезаны.

Ответ: Процесс 1–2 является изобарным ($p = 	ext{const}$).

1. Анализ графика а:
На графике представлена прямая, проходящая через начало координат в осях $V, T$. Согласно закону Гей-Люссака ($\frac{V}{T} = 	ext{const}$), это соответствует изобарному процессу. Из условия на рисунке также указано $p = 5	ext{ Па}$.

2. Построение в осях $p, V$:
Так как давление постоянно ($p = 5$), график представляет собой горизонтальный отрезок. При этом объем увеличивается от $1	ext{ м}^3$ до $3	ext{ м}^3$.
:::div .chart-container @chart-pv:::

3. Построение в осях $p, T$:
Давление постоянно ($p = 5$), температура увеличивается от $100	ext{ К}$ до $300	ext{ К}$. График — горизонтальный отрезок.
:::div .chart-container @chart-pt:::
