Вопрос:

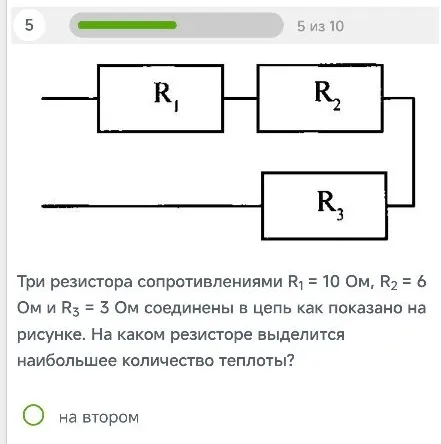

Три резистора сопротивлениями R1 = 10 Ом, R2 = 6 Ом и R3 = 3 Ом соединены в цепь как показано на рисунке. На каком резисторе выделится наибольшее количество теплоты?

Фотография

Ответ ассистента

**Ответ: на первом ($R_1$)** Решение: 1. На рисунке изображено последовательное соединение трёх резисторов ($R_1$, $R_2$ и $R_3$). При последовательном соединении сила тока $I$ во всех участках цепи одинакова: $I_1 = I_2 = I_3 = I$. 2. Количество теплоты $Q$, выделяющееся на резисторе, определяется законом Джоуля-Ленца: $Q = I^2 \cdot R \cdot t$. 3. Так как сила тока $I$ и время $t$ для всех резисторов равны, количество теплоты прямо пропорционально сопротивлению резистора ($Q \sim R$). 4. Сравним сопротивления: $R_1 = 10\text{ Ом}$, $R_2 = 6\text{ Ом}$, $R_3 = 3\text{ Ом}$. 5. Самое большое сопротивление у первого резистора ($R_1$), значит, на нём выделится наибольшее количество теплоты.
