Вопрос:

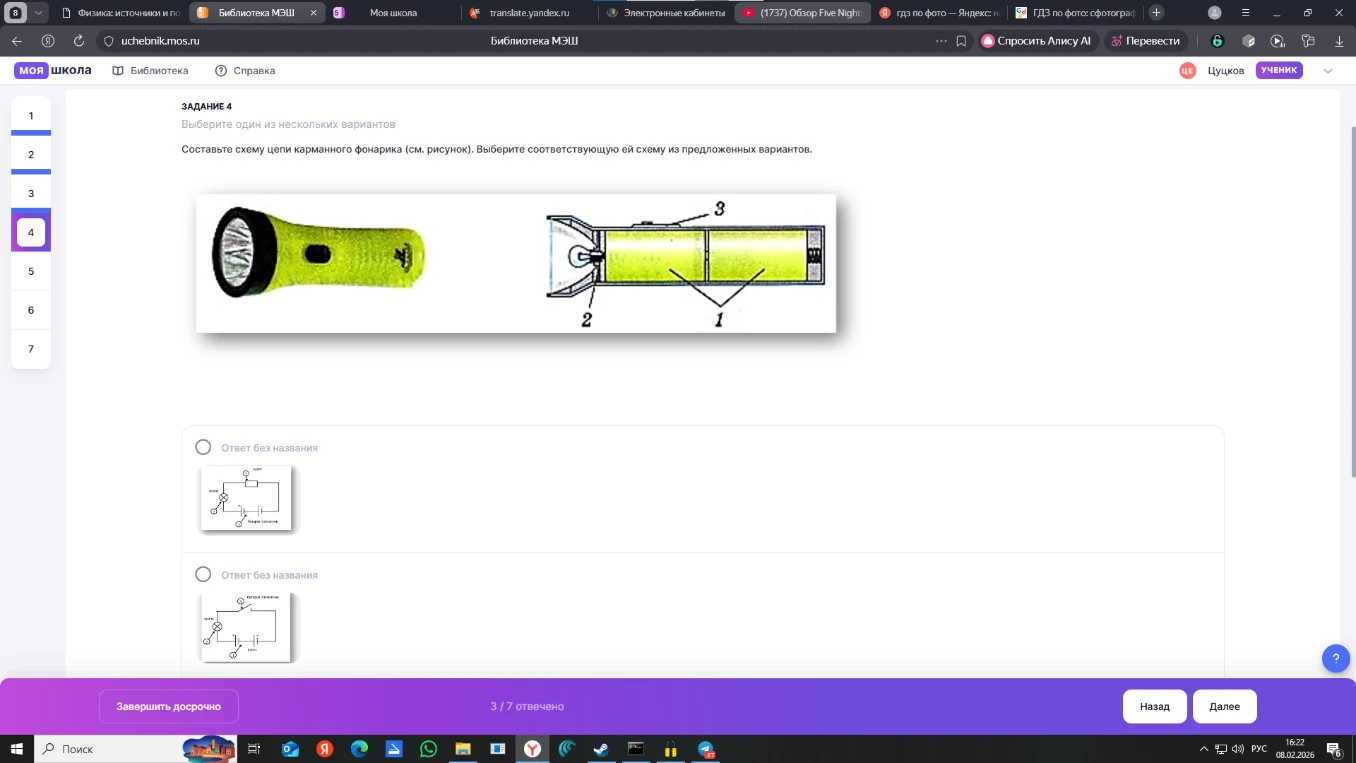

Составьте схему цепи карманного фонарика (см. рисунок). Выберите соответствующую ей схему из предложенных вариантов.

Составьте схему цепи карманного фонарика (см. рисунок). Выберите соответствующую ей схему из предложенных вариантов.
Фотография

Ответ ассистента

**Ответ: Вторая схема (нижняя).** Разберем устройство фонарика на рисунке: 1. **Источник тока (1):** Состоит из двух гальванических элементов (батареек), соединенных последовательно. На схемах это обозначается как две пары длинных и коротких черточек. 2. **Лампа (2):** Потребитель энергии, обозначается кружком с крестиком внутри. 3. **Выключатель/Ключ (3):** Позволяет замыкать и размыкать цепь. **Почему подходит именно вторая схема:** На первой (верхней) схеме вместо лампочки нарисован резистор (прямоугольник), а на второй схеме правильно изображена лампочка (кружок с крестиком). Так как в фонарике используется именно лампа, выбираем нижний вариант.
