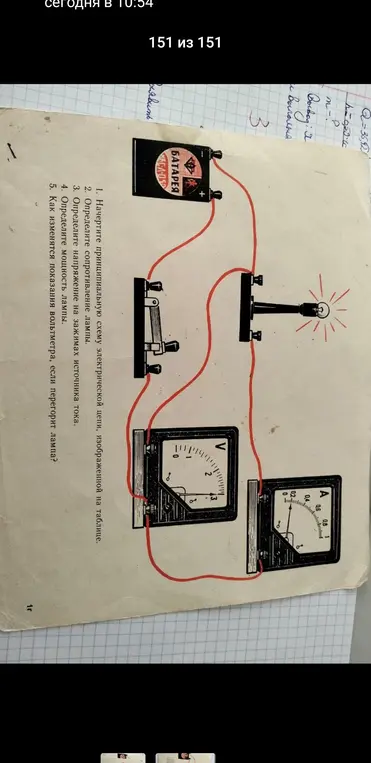

Начерти принципиальную схему электрической цепи, изображенной на таблице.

Привет! Давай разберемся с этой задачкой по физике. 1. **Принципиальная схема электрической цепи:** * Источник тока (батарея). * Ключ (выключатель). * Лампа. * Амперметр (для измерения силы тока в цепи). * Вольтметр (для измерения напряжения на лампе). Схема будет выглядеть так: Батарея - Ключ - Лампа - Амперметр - Батарея. Вольтметр подключается параллельно лампе. 2. **Определение сопротивления лампы:** * По закону Ома: $R = \frac{U}{I}$, где: * $R$ - сопротивление (в Омах). * $U$ - напряжение (по вольтметру, в Вольтах). * $I$ - сила тока (по амперметру, в Амперах). * Допущение: U = 2.5 В, I = 0.8 А. Тогда: $R = \frac{2.5}{0.8} = 3.125$ Ом. 3. **Напряжение на зажимах источника тока:** * Напряжение на зажимах источника тока равно напряжению, которое показывает вольтметр, так как вольтметр подключен параллельно источнику. Судя по рисунку, напряжение составляет примерно 2.5 В. 4. **Определение мощности лампы:** * Мощность можно рассчитать по формуле: $P = U \cdot I$, где: * $P$ - мощность (в Ваттах). * $U$ - напряжение (в Вольтах). * $I$ - сила тока (в Амперах). * Допущение: U = 2.5 В, I = 0.8 А. Тогда: $P = 2.5 \cdot 0.8 = 2$ Вт. 5. **Изменение показаний вольтметра, если перегорит лампа:** * Если лампа перегорит, цепь станет разомкнутой, и ток в цепи не будет течь. * Вольтметр покажет напряжение источника тока, так как он будет подключен непосредственно к нему. Но так как цепь разомкнута, показания вольтметра будут близки к нулю. Надеюсь, это поможет тебе разобраться! Если что-то непонятно, спрашивай ещё! *Перевод: Hi! Let's figure out this physics problem. Draw a schematic diagram of an electrical circuit. Determine the resistance of the lamp. Determine the voltage at the terminals of the current source. Determine the power of the lamp. How will the voltmeter readings change if the lamp burns out?*
