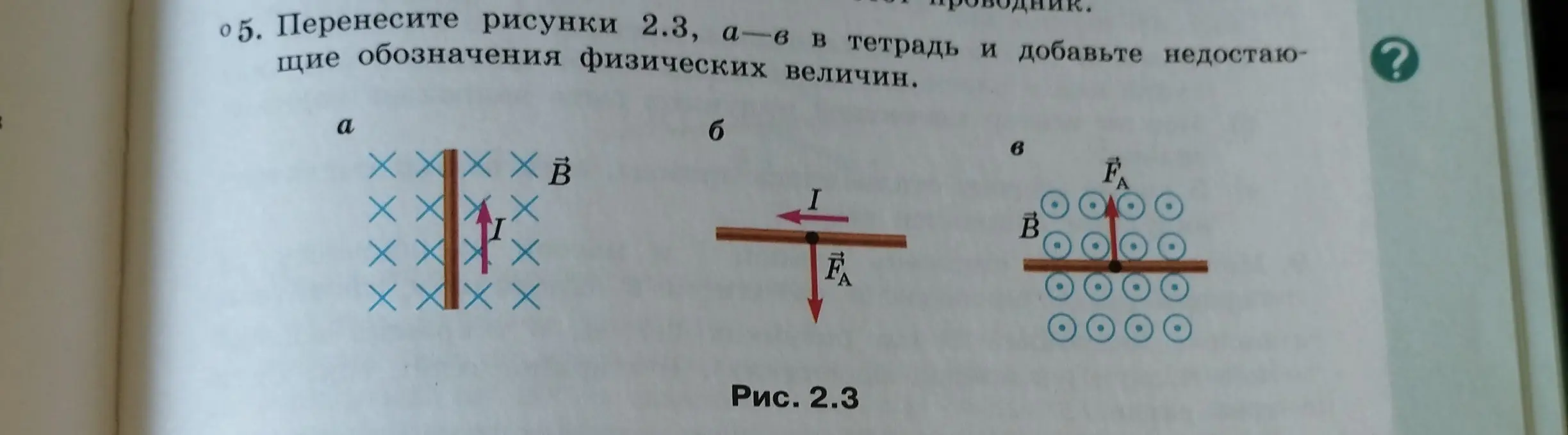

Можешь ли ты добавить недостающие обозначения физических величин на рисунках 2.3, а-в?

Для решения этой задачи нужно вспомнить правило левой руки, которое помогает определить направление силы Ампера, действующей на проводник с током в магнитном поле. Эта сила всегда перпендикулярна как направлению тока, так и направлению магнитного поля. Давай рассмотрим каждый случай на рисунке: а) На этом рисунке нужно определить направление силы Ампера $F_A$. Магнитное поле $B$ направлено от нас (это видно по крестикам, которые обозначают «оперение стрел, летящих от нас»), а ток $I$ течет вверх. Если ты направишь пальцы левой руки от себя (по направлению магнитного поля) и расположишь ладонь так, чтобы ток входил в ладонь (четыре пальца показывают направление тока), то отогнутый большой палец покажет направление силы Ампера. В этом случае сила будет направлена влево. Поэтому нужно добавить вектор силы $F_A$, направленный влево. б) Здесь изображено, что ток $I$ направлен влево, а сила Ампера $F_A$ направлена вниз. Нужно определить направление магнитного поля $B$. Опять же, используем правило левой руки. Направь четыре пальца левой руки влево (по направлению тока) и поверни ладонь так, чтобы отогнутый большой палец показывал вниз (по направлению силы Ампера). Тогда ты увидишь, что магнитное поле должно быть направлено от нас. Поэтому нужно добавить обозначение магнитного поля в виде крестиков. в) В этом случае ток $I$ направлен вверх, а магнитное поле $B$ направлено к нам (это видно по точкам, которые обозначают «кончики стрел, летящих к нам»). Если ты правильно расположишь левую руку, то увидишь, что сила Ампера $F_A$ направлена вправо. Поэтому нужно добавить вектор силы $F_A$, направленный вправо.
