Заполнить

Привет! Давай выполним это задание.

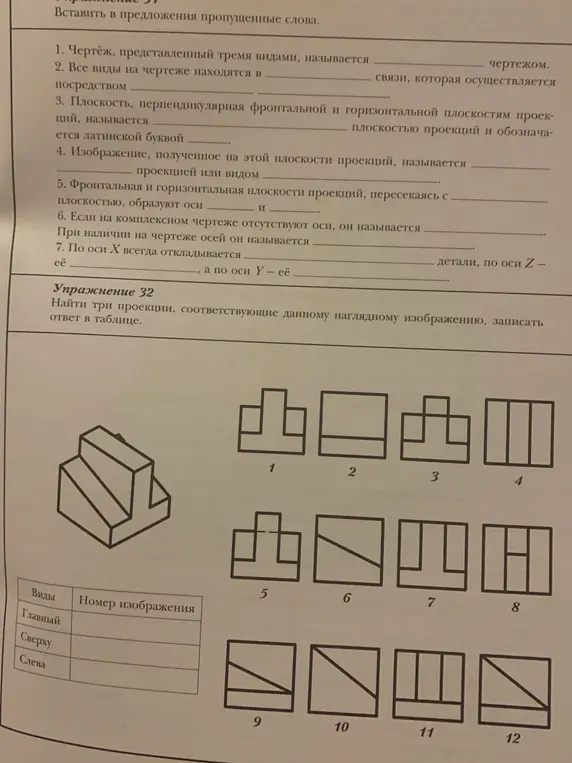

Упражнение 31: Вставить пропущенные слова

1. Чертёж, представленный тремя видами, называется эпюрным чертежом.
2. Все виды на чертеже находятся в геометрической связи, которая осуществляется посредством линий проекционной связи.
3. Плоскость, перпендикулярная фронтальной и горизонтальной плоскостям проекций, называется профильной плоскостью проекций и обозначается латинской буквой W.
4. Изображение, полученное на этой плоскости проекций, называется профильной проекцией или видом.
5. Фронтальная и горизонтальная плоскости проекций, пересекаясь с профильной плоскостью, образуют оси X и Y.
6. Если на комплексном чертеже отсутствуют оси, он называется аксонометрическим. При наличии на чертеже осей он называется ортогональным.
7. По оси X всегда откладывается ширина детали, по оси Y – высота её, а по оси Z – глубина.

Упражнение 32: Найти три проекции

Итак, у нас есть наглядное изображение детали. Нам нужно определить, какие из предложенных проекций (1-12) соответствуют видам "Главный", "Сверху" и "Слева".

• Главный вид: Если смотреть на деталь спереди, то мы увидим изображение, похожее на номер 1.
• Вид сверху: Если смотреть на деталь сверху, то мы увидим изображение, похожее на номер 9.
• Вид слева: Если смотреть на деталь слева, то мы увидим изображение, похожее на номер 2.

Вот заполненная таблица:

| Виды | Номер изображения | | :------ | :---------------- | | Главный | 1 | | Сверху | 9 | | Слева | 2 |

Надеюсь, теперь все понятно!
