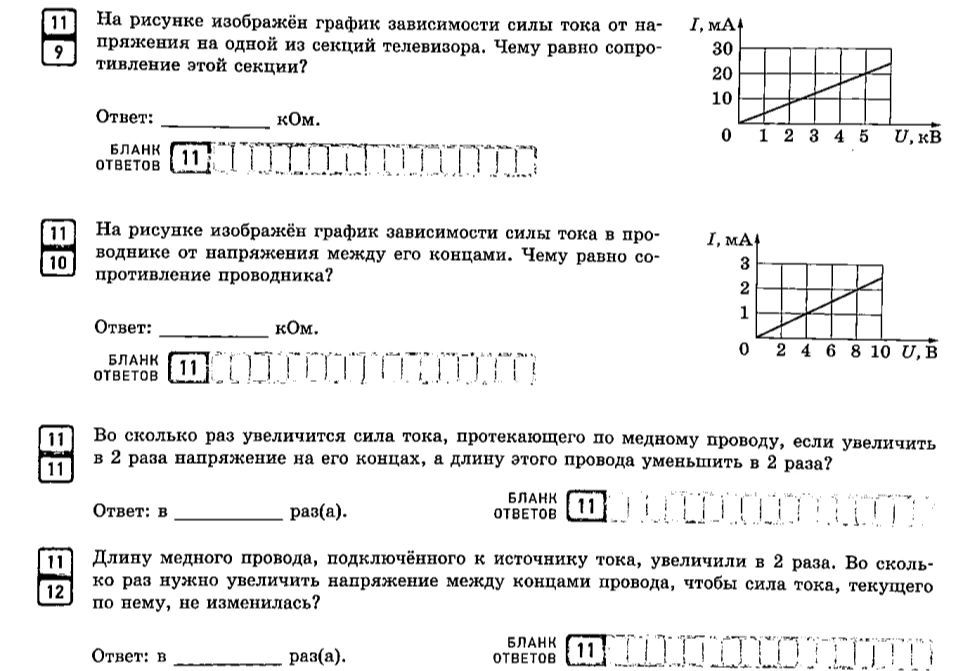

На рисунке изображён график зависимости силы тока от напряжения на одной из секций телевизора. Чему равно сопротивление этой секции?

Решение задач: 11.9) Закон Ома: $R = U / I$. Возьмем точку на графике, где $U = 5$ кВ, $I = 20$ мА. Переведем единицы: $5$ кВ $= 5000$ В, $20$ мА $= 0,02$ А. $R = 5000 / 0,02 = 250000$ Ом $= 250$ кОм. Ответ: 250 11.10) Закон Ома: $R = U / I$. Возьмем точку на графике, где $U = 10$ В, $I = 2$ мА. Переведем единицы: $2$ мА $= 0,002$ А. $R = 10 / 0,002 = 5000$ Ом $= 5$ кОм. Ответ: 5 11.11) Сопротивление провода $R = \rho \cdot l / S$. Закон Ома: $I = U / R = U \cdot S / (\rho \cdot l)$. Если $U$ увеличить в 2 раза ($U' = 2U$), а $l$ уменьшить в 2 раза ($l' = l/2$): $I' = (2U) \cdot S / (\rho \cdot l/2) = 4 \cdot (U \cdot S / (\rho \cdot l)) = 4I$. Сила тока увеличится в 4 раза. Ответ: 4 11.12) $I = U / R$. Сопротивление $R = \rho \cdot l / S$. Чтобы сила тока не изменилась при увеличении длины в 2 раза ($l' = 2l$), сопротивление станет в 2 раза больше ($R' = 2R$). Чтобы сохранить ток $I$ при удвоенном сопротивлении, нужно увеличить напряжение в 2 раза ($U' = 2U$). Ответ: 2
