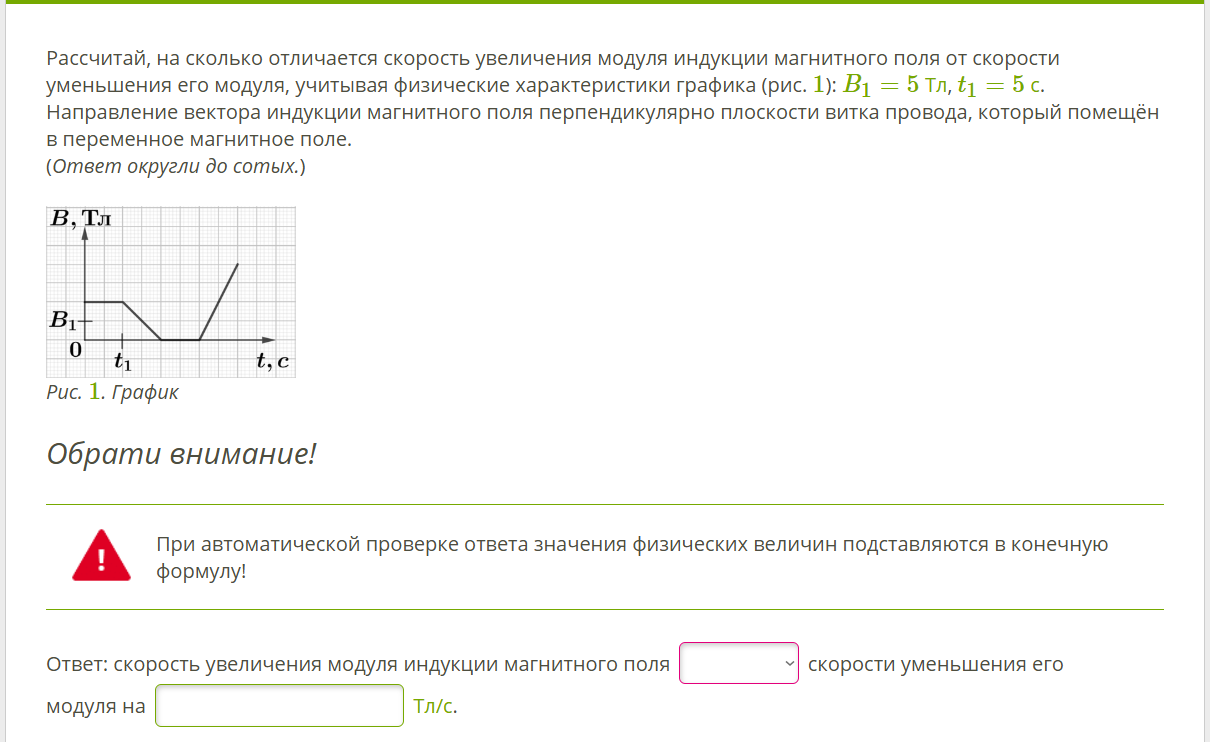

Рассчитай, на сколько отличается скорость увеличения модуля индукции магнитного поля от скорости уменьшения его модуля, учитывая физические характеристики графика (рис. 1): B1 = 5 Тл, t1 = 5 с.

Для решения задачи определим скорость изменения модуля магнитной индукции $v = \frac{|\Delta B|}{\Delta t}$ на соответствующих участках графика. 1. Анализ графика: - $B_1 = 5$ Тл, $t_1 = 5$ с. - График состоит из четырех участков: горизонтальный (постоянное поле), наклон вниз (уменьшение), горизонтальный (нулевое поле), наклон вверх (увеличение). - Из графика видно, что значение $B_1$ соответствует 5 делениям по оси Y (каждое деление = 1 Тл), а $t_1$ — 5 делениям по оси X (каждое деление = 1 с). 2. Скорость уменьшения модуля (наклон вниз): - Начальная точка: $t = 5$ с, $B = 5$ Тл. - Конечная точка участка уменьшения: $t = 10$ с, $B = 0$ Тл. - $\Delta t = 10 - 5 = 5$ с. - $|\Delta B| = |0 - 5| = 5$ Тл. - $v_{уменьшения} = \frac{5}{5} = 1$ Тл/с. 3. Скорость увеличения модуля (наклон вверх): - Начальная точка: $t = 15$ с, $B = 0$ Тл. - Конечная точка: $t = 18$ с, $B = 5$ Тл (так как график поднимается до того же уровня, что и начальный участок). - $\Delta t = 18 - 15 = 3$ с. - $|\Delta B| = |5 - 0| = 5$ Тл. - $v_{увеличения} = \frac{5}{3} \approx 1,67$ Тл/с. 4. Разница скоростей: - $\Delta v = v_{увеличения} - v_{уменьшения} = 1,67 - 1 = 0,67$ Тл/с. Ответ: скорость увеличения модуля индукции магнитного поля больше скорости уменьшения его модуля на 0,67 Тл/с.
