выполнить эскиз детали

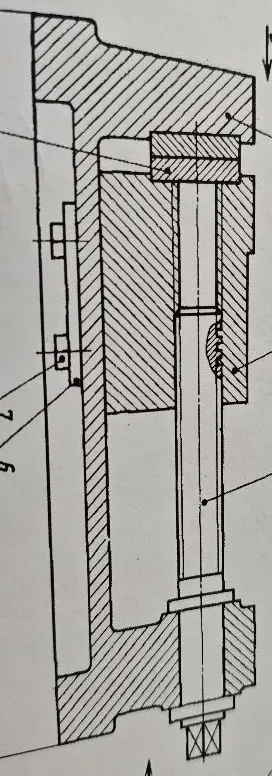

Для выполнения эскиза детали по чертежу общего вида необходимо выполнить следующие шаги: 1. **Анализ чертежа:** Определите, какая именно деталь требуется. На изображении представлен сборочный чертеж механизма (вероятно, винтовой зажим). Выберите одну из входящих деталей (например, основной корпус или винт). 2. **Геометрическая форма:** Разбейте деталь на простые геометрические тела (цилиндры, призмы, конусы). 3. **Компоновка:** Разместите изображение на листе. Начните с осевых линий. Эскиз выполняется «от руки» в глазомерном масштабе. 4. **Виды:** Начертите главный вид (основной) и необходимые разрезы или сечения для полного понимания формы детали. 5. **Размеры:** Нанесите размеры, ориентируясь на пропорции чертежа общего вида, так как точных размеров на картинке нет. Укажите габаритные, присоединительные и функциональные размеры. 6. **Оформление:** Нанесите штриховку в разрезах, проставьте обозначения шероховатости (если требуется) и заполните основную надпись. *Примечание:* Так как на предоставленном изображении представлен только сборочный чертеж без деталировочных размеров, вычленить конкретную деталь и создать точный эскиз невозможно без доступа к спецификации или другим видам.
