Вопрос:

Практическая работа № 18 «Реле в системе автоблокировки на железной дороге» Задание: Заполнить таблицу «Реле в системе автоблокировки на железной дороге» и подготовить устный ответ.

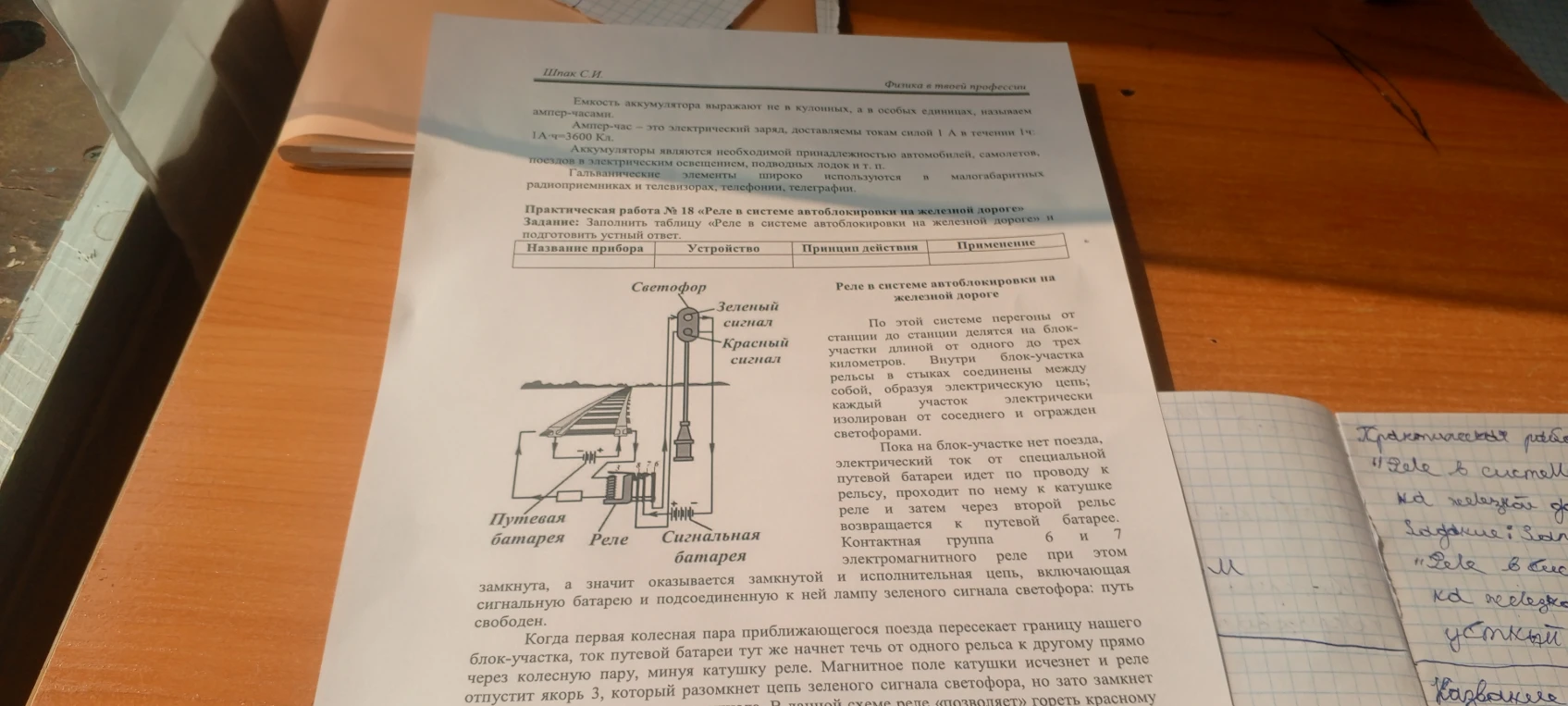

Фотография

Ответ ассистента

Для выполнения практической работы № 18 по физике на тему «Реле в системе автоблокировки на железной дороге» заполним таблицу на основе представленного текста: | Название прибора | Устройство | Принцип действия | Применение | | :--- | :--- | :--- | :--- | | Электромагнитное реле | Катушка, якорь (3), контактная группа (6 и 7) | Ток в катушке создает магнитное поле, которое притягивает якорь, замыкая или размыкая контакты | Управление исполнительными цепями (включение светофора, размыкание цепей) | **Пояснение:** Автоблокировка работает так: когда путь свободен, ток от путевой батареи идет через рельсы к катушке реле. Якорь притягивается, контакты замыкаются, загорается зеленый свет. Когда поезд заезжает на участок, колеса замыкают рельсы, ток идет через них, минуя реле. Магнитное поле исчезает, якорь отпускает контакты, зеленый свет гаснет (загорается красный).
