Составь схему подключения

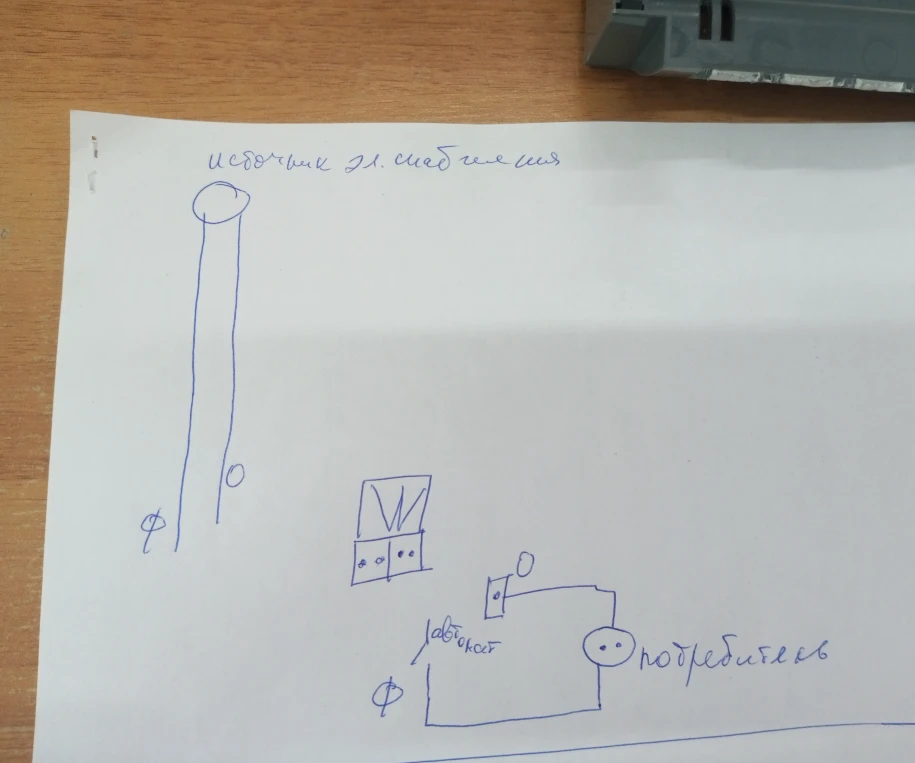

Для составления схемы подключения по твоему наброску, нужно соединить источник питания с потребителем через защитное устройство (автомат) и выключатель. На схеме обычно используются обозначения: L — фаза (коричневый/белый провод), N — ноль (синий провод). **Порядок подключения:** 1. От **источника электроснабжения** ведем два провода: Фазу ($L$) и Ноль ($N$). 2. Провод **Фаза ($L$)** подключаем к входному контакту автоматического выключателя. 3. С выхода автомата фазный провод идет на вход **выключателя**. 4. После выключателя фаза идет к одному из контактов **потребителя** (например, лампы). 5. Провод **Ноль ($N$)** от источника подключается напрямую ко второму контакту потребителя. **Принципиальная схема:** 1. **Источник ($L, N$)** $\rightarrow$ **Автомат** (разрывает фазу $L$) 2. **Автомат** $\rightarrow$ **Выключатель** (последовательно в цепи фазы) 3. **Выключатель** $\rightarrow$ **Потребитель** (вход нагрузки) 4. **Потребитель** (выход нагрузки) $\rightarrow$ **Источник ($N$)** Такое подключение обеспечивает безопасность: при выключении света или срабатывании автомата на самом потребителе не остается опасного напряжения.
