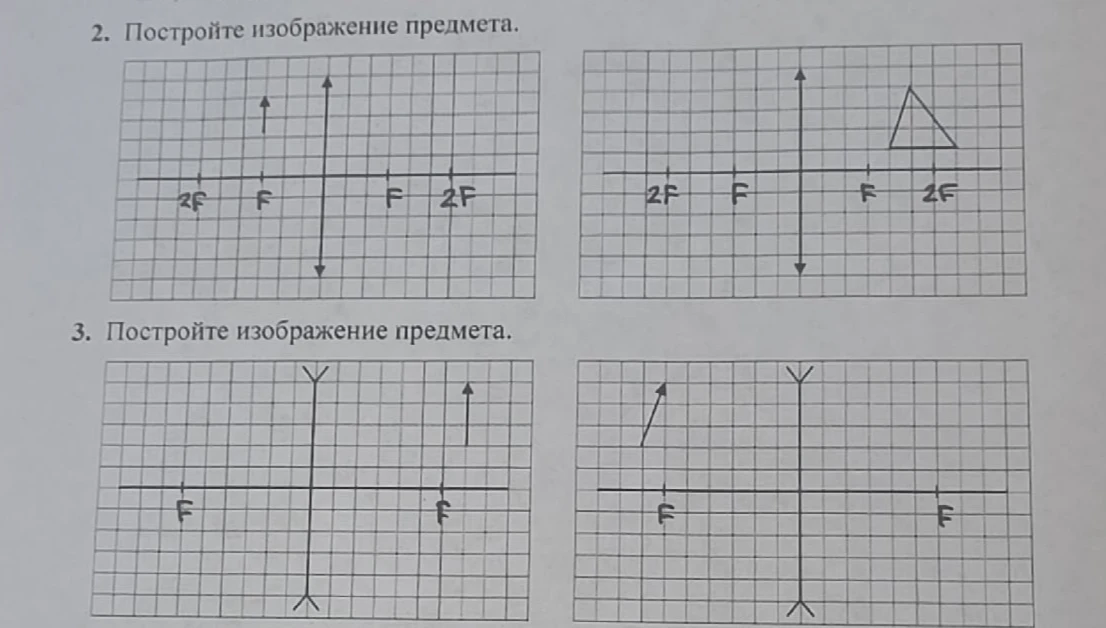

Постройте изображение предмета.

Для построения изображений в тонких линзах используем основные лучи: 1. Луч, параллельный главной оптической оси, после преломления в линзе проходит через фокус (или его продолжение). 2. Луч, проходящий через оптический центр линзы, не преломляется. 3. Луч, проходящий через фокус, после преломления идет параллельно главной оптической оси. **Задание 2 (Верхняя левая схема):** У нас собирающая линза. Предмет находится между линзой и передним фокусом $F$. Изображение будет мнимым, увеличенным и прямым, расположено по ту же сторону от линзы, что и предмет. *Шаги:* Проведите луч параллельно оси через линзу до фокуса $F$ (справа) и луч через оптический центр. Их продолжения в обратную сторону дадут положение верхушки изображения. **Задание 2 (Верхняя правая схема):** У нас собирающая линза. Предмет (треугольник) находится между фокусом $F$ и двойным фокусом $2F$. Изображение будет действительным, перевернутым и увеличенным, расположено за $2F$ с другой стороны линзы. *Шаги:* Постройте изображение каждой вершины треугольника, используя правила лучей, описанные выше. **Задание 3 (Нижняя левая схема):** Обозначение линзы (стрелочки направлены внутрь) указывает, что это собирающая линза. Предмет стоит за фокусом $F$ на расстоянии меньше двойного фокуса. Изображение будет действительным, увеличенным, перевернутым. *Шаги:* Как и в предыдущих случаях, проводим лучи от верхней точки стрелки. Изображение будет находиться дальше двойного фокуса справа. **Задание 3 (Нижняя правая схема):** Обозначение линзы (стрелочки направлены наружу) указывает, что это рассеивающая линза. Изображение в такой линзе всегда мнимое, прямое и уменьшенное. *Шаги:* Луч, параллельный оси, преломляется так, что его продолжение проходит через ближайший к предмету фокус $F$. Луч через центр идет прямо. На пересечении луча и продолжения преломленного луча получим изображение.
