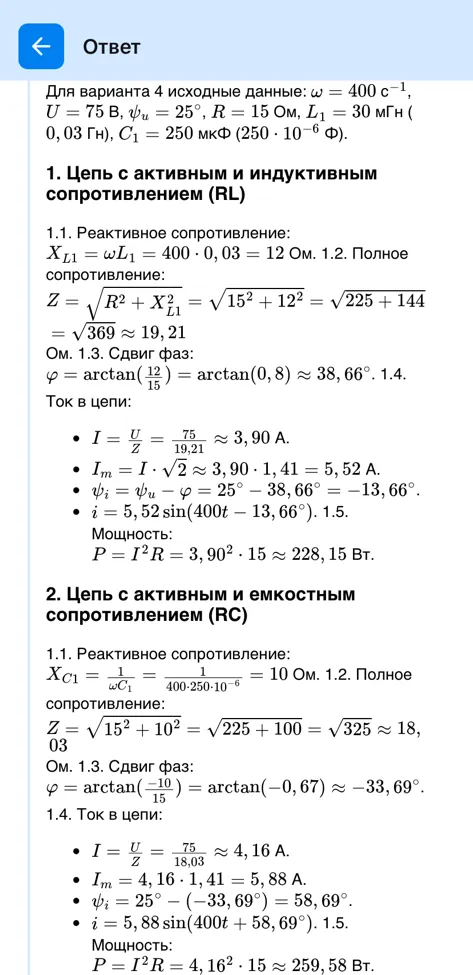

Для варианта 4 исходные данные: ω = 400 с−1, U = 75 В, ψu = 25°, R = 15 Ом, L1 = 30 мГн ( 0, 03 Гн), C1 = 250 мкФ (250 · 10−6 Ф).

Question

Вопрос:

Для варианта 4 исходные данные: ω = 400 с−1, U = 75 В, ψu = 25°, R = 15 Ом, L1 = 30 мГн ( 0, 03 Гн), C1 = 250 мкФ (250 · 10−6 Ф).

Фотография

Ответ ассистента

Accepted Answer

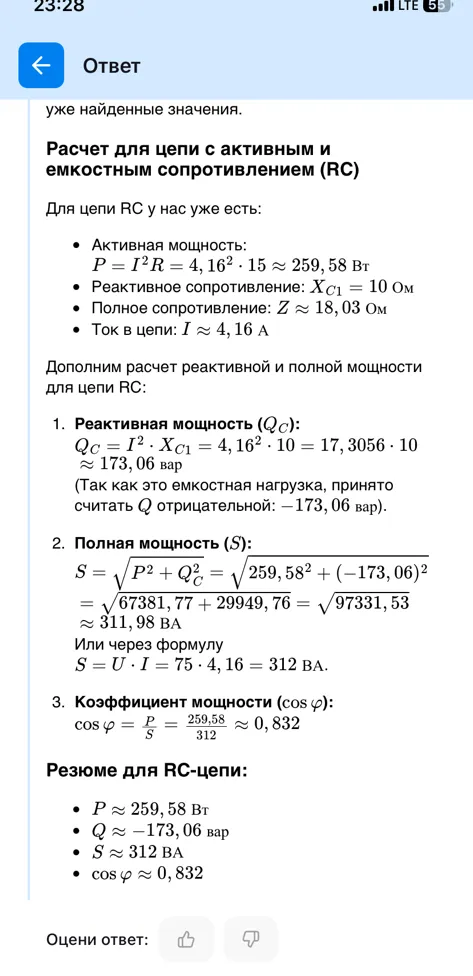

Для завершения расчетов по условию задачи (вариант 4) нам необходимо дополнить расчеты для цепи с активным и индуктивным сопротивлением (RL) аналогично тому, как это было сделано для RC-цепи (определить реактивную и полную мощность, а также коэффициент мощности). ### Расчет для цепи с активным и индуктивным сопротивлением (RL) Для RL-цепи у нас уже есть: - Активная мощность: $P = I^2 R \approx 3,90^2 \cdot 15 \approx 228,15$ Вт - Реактивное сопротивление: $X_{L1} = 12$ Ом - Полное сопротивление: $Z \approx 19,21$ Ом - Ток в цепи: $I \approx 3,90$ А **1. Реактивная мощность ($Q_L$):** $Q_L = I^2 \cdot X_{L1} = 3,90^2 \cdot 12 = 15,21 \cdot 12 \approx 182,52$ вар (Для индуктивной нагрузки $Q$ считается положительной). **2. Полная мощность ($S$):** $S = \sqrt{P^2 + Q_L^2} = \sqrt{228,15^2 + 182,52^2} = \sqrt{52052,42 + 33313,55} = \sqrt{85365,97} \approx 292,17$ ВА Или через формулу: $S = U \cdot I = 75 \cdot 3,90 = 292,5$ ВА (незначительное расхождение из-за округлений). **3. Коэффициент мощности ($\cos \varphi$):** $\cos \varphi = \frac{P}{S} = \frac{228,15}{292,5} \approx 0,780$ ### Резюме для RL-цепи: - $P \approx 228,15$ Вт - $Q \approx 182,52$ вар - $S \approx 292,5$ ВА - $\cos \varphi \approx 0,780$

Для варианта 4 исходные данные: ω = 400 с−1, U = 75 В, ψu = 25°, R = 15 Ом, L1 = 30 мГн ( 0, 03 Гн), C1 = 250 мкФ (250 · 10−6 Ф).
