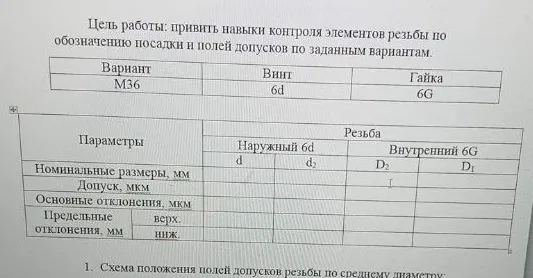

Цель работы: привить навыки контроля элементов резьбы по обозначению посадки и полей допусков по заданным вариантам.

Для резьбы M36 (номинальный диаметр d = 36 мм, шаг P = 4 мм для крупной резьбы) основные параметры по ГОСТ 16093-2004 следующие: * **Номинальные размеры:** * $d = 36$ мм * $d_2 = 33,273$ мм * $D_2 = 33,273$ мм * $D_1 = 31,412$ мм * **Допуски (для степени точности 6):** * Для $d$ (болт): $T_d = 300$ мкм * Для $d_2$ (болт): $T_{d2} = 190$ мкм * Для $D_2$ (гайка): $T_{D2} = 212$ мкм * Для $D_1$ (гайка): $T_{D1} = 300$ мкм * **Основные отклонения:** * Для 6d (болт, es = -50 мкм): $es = -0,050$ мм * Для 6G (гайка, EI = +32 мкм): $EI = +0,032$ мм Ниже представлена заполненная таблица: | Параметры | Наружный 6d (d) | Наружный 6d ($d_2$) | Внутренний 6G ($D_2$) | Внутренний 6G ($D_1$) | | :--- | :--- | :--- | :--- | :--- | | Номинальные размеры, мм | 36,000 | 33,273 | 33,273 | 31,412 | | Допуск, мкм | 300 | 190 | 212 | 300 | | Основные отклонения, мкм | -50 | -50 | +32 | +32 | | Предельные верх. | -0,050 | -0,050 | +0,244 | +0,332 | | отклонения, мм ниж. | -0,350 | -0,240 | +0,032 | +0,032 | Примечание: Значения предельных отклонений рассчитаны с учетом основных отклонений и величин допусков.
