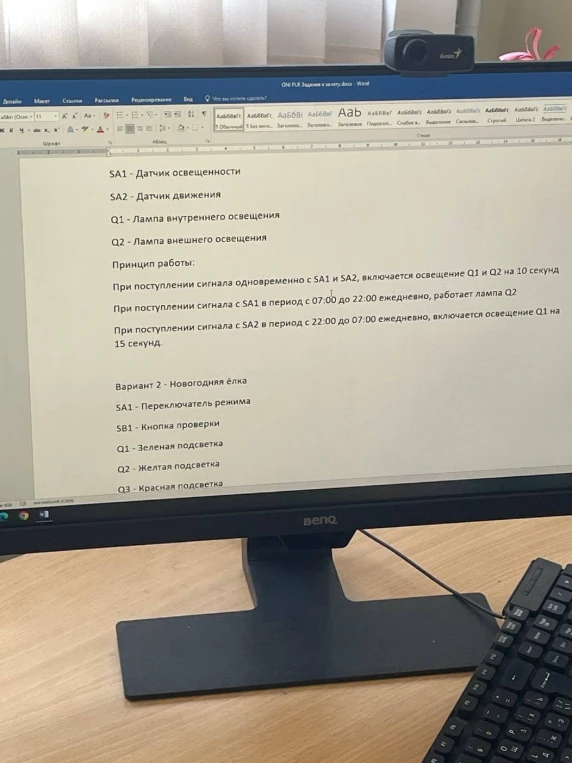

SA1 - Датчик освещенности

Для создания схемы (или алгоритма работы) по Варианту 1, опишем логику управления для программируемого логического контроллера (ПЛК). ### Логика работы Варианта 1 **Входы:** * SA1: Датчик освещенности * SA2: Датчик движения **Выходы:** * Q1: Лампа внутреннего освещения * Q2: Лампа внешнего освещения **Алгоритм:** 1. **Условие 1 (Аварийное/Совместное):** Если (SA1 AND SA2) == 1, то Q1=1, Q2=1 (таймер на 10 сек). 2. **Условие 2 (Дневное):** Если (SA1 == 1) И (Время с 07:00 до 22:00), то Q2=1. 3. **Условие 3 (Ночное):** Если (SA2 == 1) И (Время с 22:00 до 07:00), то Q1=1 (таймер на 15 сек). Для реализации такой схемы в среде программирования ПЛК обычно используют язык функциональных блоков (FBD) или релейно-контактных схем (LD), где время задается таймерами типа TON (таймер с задержкой включения). По Варианту 2 («Новогодняя ёлка») входные данные неполные, так как описаны только элементы (SA1, SB1, Q1, Q2, Q3), но не указан алгоритм их взаимодействия. Если нужно составить алгоритм и для него, пожалуйста, пришлите описание работы.
