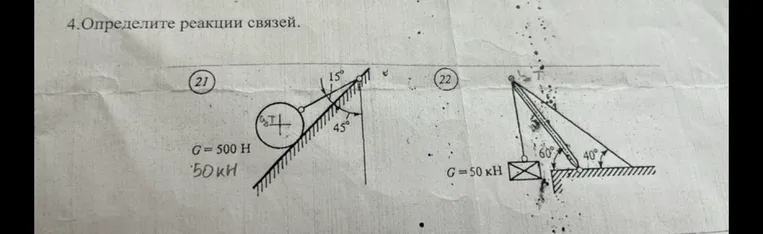

4.Определите реакции связей.

Привет! Давай разберем эти задачи по теоретической механике. Нам нужно найти реакции связей для двух систем. ### Задача 21 На тело действуют: сила тяжести $G = 500$ Н (вертикально вниз), реакция нормали $N$ (перпендикулярно наклонной плоскости) и сила натяжения нити $T$ (вдоль нити). Угол наклона плоскости к вертикали $45^{\circ}$. Значит, угол наклона к горизонту тоже $45^{\circ}$. Сила тяжести $G$ направлена вертикально вниз. Реакция $N$ направлена перпендикулярно плоскости (под углом $45^{\circ}$ к горизонту). Нить отклонена от плоскости на $15^{\circ}$, значит, угол между нитью и горизонтом: $45^{\circ} - 15^{\circ} = 30^{\circ}$. Составим уравнения равновесия (сумма проекций на оси $x$ и $y$): 1) $\sum F_x = T \cos(30^{\circ}) - N \sin(45^{\circ}) = 0 \Rightarrow N \sin(45^{\circ}) = T \cos(30^{\circ})$ 2) $\sum F_y = T \sin(30^{\circ}) + N \cos(45^{\circ}) - G = 0$ Выразим $N$ через $T$ из (1): $N = T \frac{\cos(30^{\circ})}{\sin(45^{\circ})} = T \frac{\sqrt{3}/2}{\sqrt{2}/2} = T \frac{\sqrt{3}}{\sqrt{2}} = T \sqrt{1.5} \approx 1.225 T$ Подставим в (2): $T \cdot 0.5 + T \cdot 1.225 \cdot 0.707 = 500$ $0.5 T + 0.866 T = 500 \Rightarrow 1.366 T = 500 \Rightarrow T \approx 366$ Н. Тогда $N = 366 \cdot 1.225 \approx 448.4$ Н. ### Задача 22 Система: груз $G = 50$ кН на вертикальном тросе, который крепится к шарниру, и наклонная балка, упирающаяся в шарнир. Здесь действует груз $G=50$ кН, натяжение вертикального троса $T=G=50$ кН. Балка давит на шарнир. Углы $60^{\circ}$ и $40^{\circ}$ задают геометрию стержней/связей. Так как балка опирается в шарнир, реакция шарнира $R$ будет направлена вдоль балки (если балка считается стержнем). Это классическая задача на статику узла: сумма сил в узле равна нулю. У нас есть вертикальная сила $T=50$ кН вниз и реакции от стержней. 1. $\sum F_x = R_1 \cos(40^{\circ}) - R_2 \cos(60^{\circ}) = 0$ 2. $\sum F_y = R_1 \sin(40^{\circ}) + R_2 \sin(60^{\circ}) - 50 = 0$ Решая эту систему: $R_1 = R_2 \frac{\cos(60^{\circ})}{\cos(40^{\circ})} = R_2 \frac{0.5}{0.766} \approx 0.653 R_2$ $0.653 R_2 \cdot 0.643 + R_2 \cdot 0.866 = 50$ $0.42 R_2 + 0.866 R_2 = 50 \Rightarrow 1.286 R_2 = 50 \Rightarrow R_2 \approx 38.88$ кН. $R_1 \approx 0.653 \cdot 38.88 \approx 25.39$ кН.
