Вопрос:

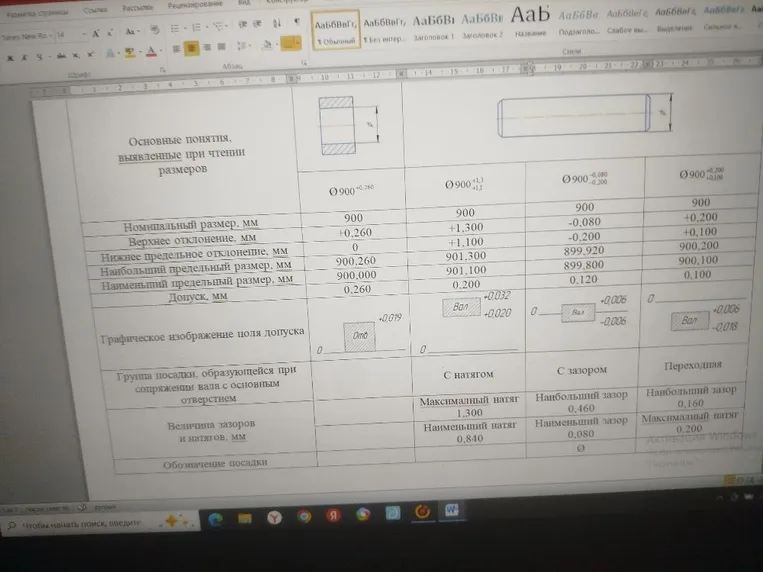

Основные понятия, выявленные при чтении размеров

Фотография

Ответ ассистента

Это таблица, демонстрирующая основные понятия допусков и посадок в машиностроении. Давай разберем ключевые строки на примере первого столбца для понимания логики расчетов: * **Номинальный размер**: 900 мм. * **Верхнее отклонение**: +0,260 мм. * **Нижнее отклонение**: 0 мм. * **Наибольший предельный размер** = Номинальный размер + Верхнее отклонение = 900 + 0,260 = 900,260 мм. * **Наименьший предельный размер** = Номинальный размер + Нижнее отклонение = 900 + 0 = 900,000 мм. * **Допуск** = Верхнее отклонение - Нижнее отклонение = 0,260 - 0 = 0,260 мм. Эта таблица помогает понять, как рассчитываются размеры детали в зависимости от того, является ли она отверстием или валом, и какой тип посадки (с зазором, с натягом или переходная) получается при их соединении.
