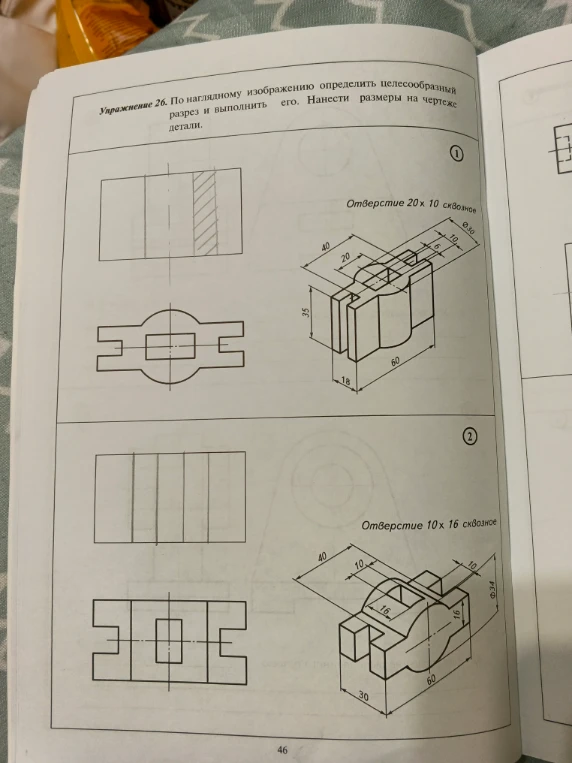

Упражнение 26. По наглядному изображению определить целесообразный разрез и выполнить его. Нанести размеры на чертеже детали.

Для решения задач по черчению из «Упражнения 26» необходимо построить фронтальный разрез детали, так как это позволит показать внутреннее устройство (сквозные отверстия) наиболее наглядно. ### Задача 1 Для детали с центральным сквозным отверстием $20 \times 10$ и цилиндрической частью $\varnothing 30$ целесообразно выполнить **фронтальный разрез**. * На виде спереди (вид сверху на чертеже) нужно провести секущую плоскость через ось симметрии. * Внутреннее прямоугольное отверстие станет видимым (сплошные линии), а часть детали, попавшая в секущую плоскость, штрихуется. * Размеры переносятся с изометрической проекции на чертеж: габаритные размеры (60, 35, 18), размер отверстия ($20 \times 10$), диаметр цилиндра ($\varnothing 30$), привязки пазов. ### Задача 2 Для детали со сквозным прямоугольным отверстием $10 \times 16$ также выполняется **фронтальный разрез**. * Секущая плоскость проходит по вертикальной оси симметрии вдоль длины детали. * На разрезе прямоугольное отверстие будет показано сплошными линиями. * Наносятся размеры: габаритные (60, 30, 40), размер отверстия ($10 \times 16$), диаметр скруглений ($\varnothing 34$ для цилиндрической части). Напомню: согласно ГОСТ, при выполнении разрезов невидимые контуры внутри детали, которые становятся видимыми после разреза, изображаются сплошными основными линиями. Штриховка наносится под углом 45° с шагом 1-3 мм.
