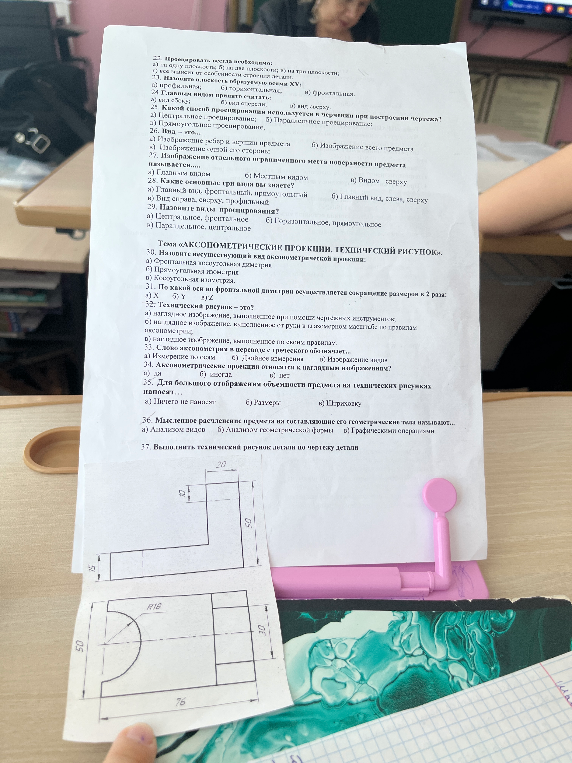

22. Проецировать всегда необходимо: а) одну плоскость; б) на три плоскости; в) все зависит от сложности детали.

Вот ответы на вопросы теста по черчению: 22. а) одну плоскость; б) две плоскости; в) три плоскости. Ответ: в) три плоскости. 23. Назовите плоскость проекций XV: Ответ: фронтальная. 24. Главным видом принято считать: Ответ: а) вид спереди. 25. Какой способ проецирования используется в черчении при построении чертежа: Ответ: б) Параллельное проецирование. 26. Вид — это: Ответ: а) Изображение ребер и других граней видимых со стороны наблюдателя. 27. Изображение отдельного ограниченного места поверхности предмета называется: Ответ: в) местный вид (в тексте опечатка в вариантах, но правильный ответ — местный вид). 28. Какие основные три вида вы знаете: Ответ: б) Главный вид, вид сверху, вид слева. 29. Назовите виды проецирования: Ответ: б) Центральное, параллельное. 30. Назовите несуществующий вид аксонометрической проекции: Ответ: в) Конусометрическая (такой не существует). 31. По какой оси во фронтальной диметрии осуществляется сокращение размеров в 2 раза: Ответ: б) Y. 32. Технический рисунок — это: Ответ: б) наглядное изображение, выполненное от руки в глазомерном масштабе по правилам аксонометрии. 33. Слово аксонометрия в переводе с греческого означает: Ответ: а) Измерение по осям. 34. Аксонометрические проекции относятся к наглядным изображениям: Ответ: а) да. 35. Для большего отображения объемности предмета на технических рисунках наносят: Ответ: в) Штриховку. 36. Мысленное расчленение предмета на составляющие его геометрические тела называют: Ответ: б) Анализом по геометрической форме. 37. Задание на выполнение технического рисунка требует построения объемного изображения детали по чертежу (виды спереди и сверху). Для этого необходимо построить аксонометрическую проекцию (например, изометрию), учитывая все размеры: общая длина 76, высота 50, наличие полукруглого выреза радиусом 16 и выреза в углу размером 10x15.
