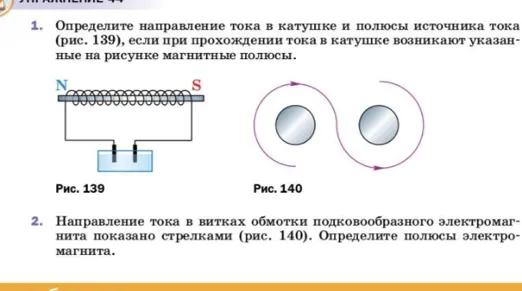

Определите направление тока в катушке и полюсы источника тока (рис. 139), если при прохождении тока в катушке возникают указанные на рисунке магнитные полюсы.

### Решение задания 1 (Рис. 139) Для определения направления тока в катушке воспользуемся правилом правой руки: 1. Если обхватить катушку правой рукой так, чтобы отогнутый большой палец указывал на северный полюс (N), то остальные четыре пальца покажут направление тока в витках. 2. На рисунке 139 северный полюс (N) находится слева. Значит, ток в передней части витков направлен **сверху вниз**. 3. Так как ток выходит из правого конца катушки и входит в левый, то левый вывод катушки соединен с отрицательным полюсом источника, а правый — с положительным. **Ответ:** ток течет справа налево (если смотреть на лицевую часть катушки), левый полюс источника — «минус», правый — «плюс». ### Решение задания 2 (Рис. 140) Для определения магнитных полюсов электромагнита используем правило правой руки для каждого витка: 1. Охватим правой рукой левый сердечник так, чтобы пальцы шли по направлению тока (как показано стрелками на витках — по часовой стрелке, если смотреть сверху на левый полюс). Большой палец укажет «вниз» — это южный полюс (S). Значит, верхний торец — **Южный (S)**. 2. Аналогично для правого сердечника: стрелки показывают направление тока против часовой стрелки. Большой палец укажет «вверх». Значит, верхний торец — **Северный (N)**. **Ответ:** левый полюс — S (южный), правый полюс — N (северный).
