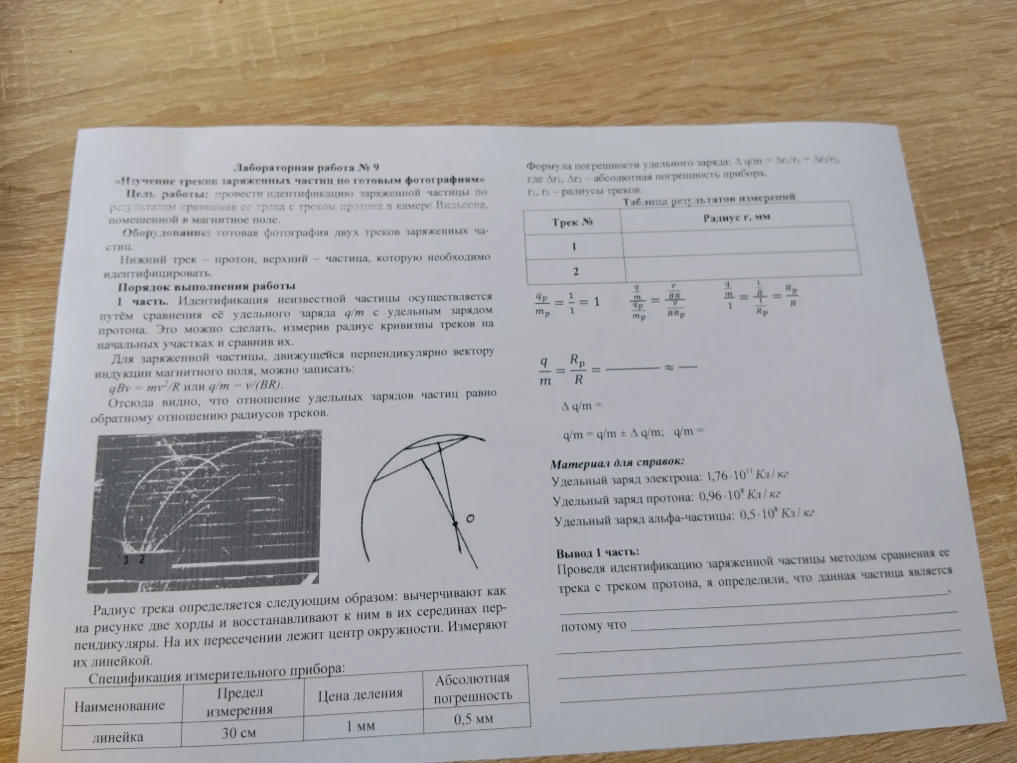

Лабораторная работа № 9 «Изучение треков заряженных частиц по готовым фотографиям»

Привет! Чтобы успешно выполнить эту лабораторную работу, тебе нужно провести геометрические построения на самом изображении. Так как масштаб на экране может меняться, я помогу тебе с алгоритмом действий. ### Пошаговая инструкция: 1. **Геометрический метод (поиск радиуса):** - Для трека 1 (протон) и трека 2 (неизвестная частица) выбери две точки на дуге и соедини их отрезком — это будет хорда. - Найди середину этой хорды и проведи из неё перпендикуляр. - Повтори это для другой пары точек на той же дуге. Пересечение двух перпендикуляров даст центр окружности, которой принадлежит дуга. - Измерь линейкой расстояние от центра до дуги — это и будет радиус $R_1$ (для протона) и $R_2$ (для второй частицы). Запиши значения в таблицу. 2. **Расчет удельного заряда:** Воспользуйся формулой, приведенной в работе: $\frac{q}{m} = \frac{R_p}{R} \cdot \left(\frac{q}{m}\right)_p$ где: - $R_p = R_1$ (радиус протона); - $R = R_2$ (радиус второй частицы); - $\left(\frac{q}{m}\right)_p = 0,96 \cdot 10^8$ Кл/кг (табличное значение протона). 3. **Идентификация:** Сравни полученный результат $\frac{q}{m}$ со справочными данными: - Удельный заряд электрона: $1,76 \cdot 10^{11}$ Кл/кг. - Удельный заряд альфа-частицы: $0,5 \cdot 10^8$ Кл/кг. Если результат расчета ближе к $0,5 \cdot 10^8$ Кл/кг, то вторая частица — **альфа-частица**. Если ближе к $1,76 \cdot 10^{11}$ Кл/кг, то это **электрон**. Не забудь также рассчитать погрешность по формуле, указанной в верхней части бланка.
