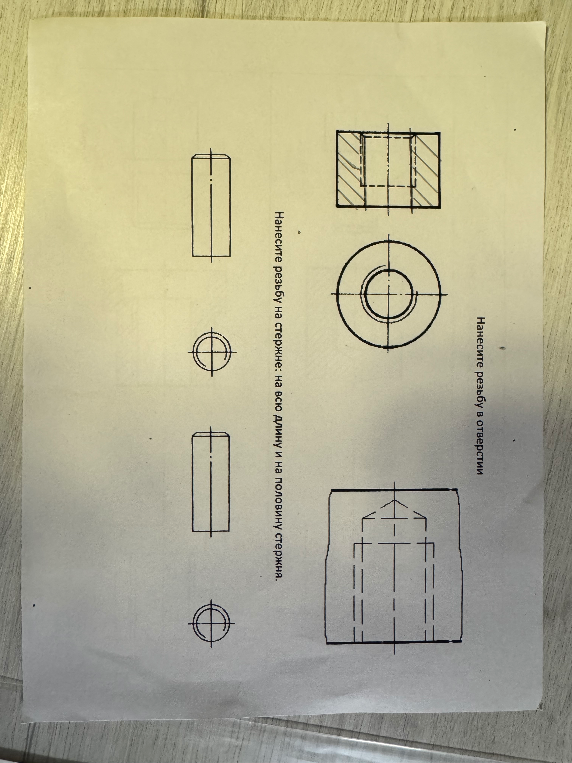

Нанесите резьбу в отверстии. Нанесите резьбу на стержне: на всю длину и на половину стержня.

Для выполнения этого задания по черчению необходимо следовать правилам изображения резьбы по ГОСТ: 1. **Резьба на стержне:** - Резьбу на стержне всегда показывают сплошной основной линией по внешнему диаметру и сплошной тонкой линией по внутреннему диаметру. - На виде с торца (окружность) внутренний диаметр резьбы показывают дугой, примерно 3/4 окружности, разомкнутой в любом месте (но не на осевых линиях). - **На всю длину:** Сплошная тонкая линия доходит до фаски (или торца стержня). - **На половину стержня:** Сплошная тонкая линия проводится только на нужную длину; конец резьбы (сбег) показывается сплошной основной линией. 2. **Резьба в отверстии:** - В отверстии, наоборот, сплошной основной линией показывают внутренний диаметр (отверстие), а сплошной тонкой — внешний диаметр резьбы. - На разрезе штриховка доходит только до сплошной основной линии (до дна резьбы). - На виде с торца (внутренняя окружность) сплошной тонкой линией показывают дугу 3/4 окружности. Поскольку я не могу нарисовать это от руки, рекомендую выполнить чертеж самостоятельно, опираясь на эти правила: тонкая линия для резьбы всегда располагается ближе к оси стержня (на валу) или дальше от оси отверстия (в гайке/детали).
