Вопрос:

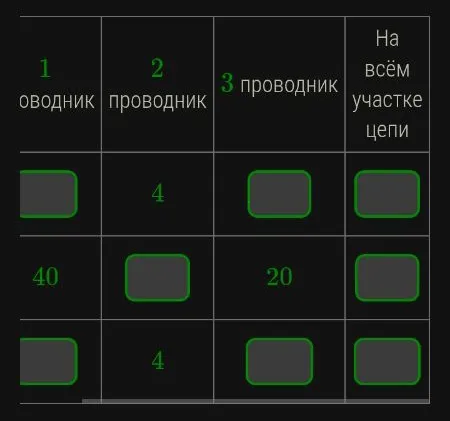

Рассмотри схему. Выполни необходимые вычисления и заполни таблицу. Ответы округли до десятых!

Рассмотри схему. Выполни необходимые вычисления и заполни таблицу. Ответы округли до десятых!
Фотография

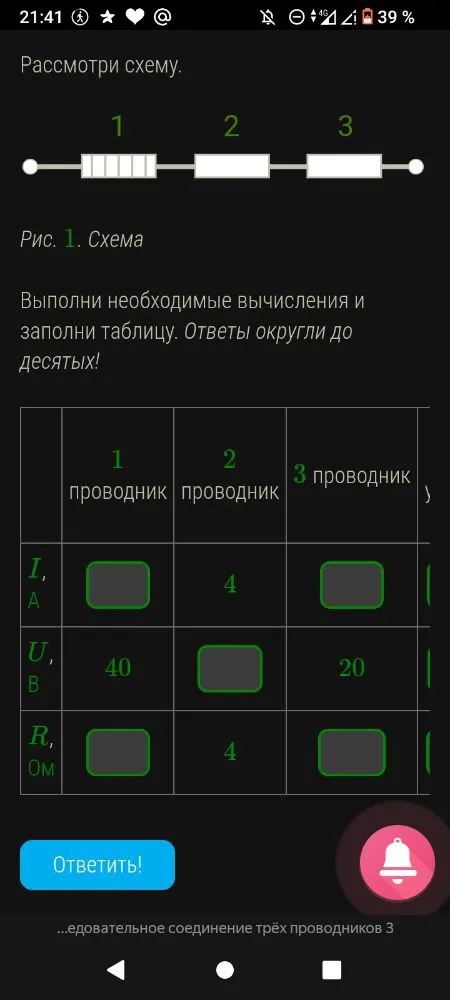

Рассмотри схему. Выполни необходимые вычисления и заполни таблицу. Ответы округли до десятых!
Фотография

Ответ ассистента

На схеме изображено последовательное соединение трёх проводников. При таком соединении сила тока одинакова на всех участках цепи, общее напряжение равно сумме напряжений на каждом проводнике, а общее сопротивление равно сумме сопротивлений. 1. **Сила тока ($I$):** Так как соединение последовательное, сила тока во всей цепи равна силе тока на втором проводнике: $I_1 = I_2 = I_3 = I_{общ} = 4\,А$. 2. **Напряжение на 2-м проводнике ($U_2$):** По закону Ома $U = I \cdot R$: $U_2 = I_2 \cdot R_2 = 4\,А \cdot 4\,Ом = 16\,В$. 3. **Сопротивление 1-го и 3-го проводников ($R_1, R_3$):** $R_1 = U_1 / I_1 = 40\,В / 4\,А = 10\,Ом$. $R_3 = U_3 / I_3 = 20\,В / 4\,А = 5\,Ом$. 4. **Общие значения (на всём участке):** $U_{общ} = U_1 + U_2 + U_3 = 40 + 16 + 20 = 76\,В$. $R_{общ} = R_1 + R_2 + R_3 = 10 + 4 + 5 = 19\,Ом$. **Заполненная таблица:** | Параметр | 1 проводник | 2 проводник | 3 проводник | На всём участке | | :--- | :---: | :---: | :---: | :---: | | $I, А$ | **4** | 4 | **4** | **4** | | $U, В$ | 40 | **16** | 20 | **76** | | $R, Ом$ | **10** | 4 | **5** | **19** |
