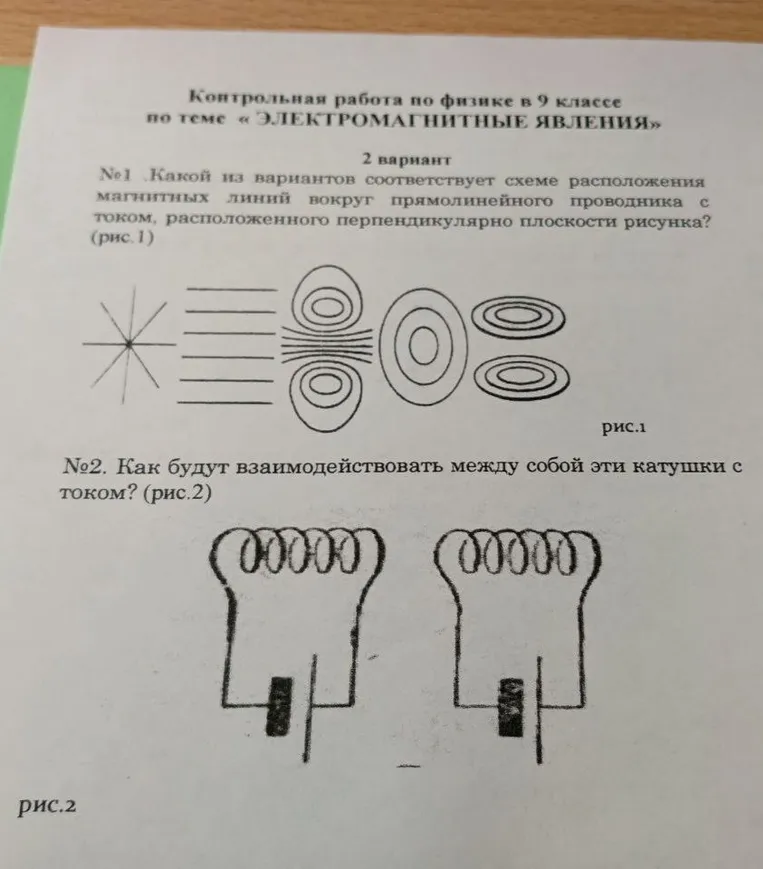

Контрольная работа по физике в 9 классе по теме «ЭЛЕКТРОМАГНИТНЫЕ ЯВЛЕНИЯ»

№1. **Ответ:** Четвёртый вариант (концентрические окружности). **Решение:** Магнитные линии прямого проводника с током представляют собой концентрические окружности, плоскости которых перпендикулярны проводнику, а центры лежат на его оси. На рисунке 1 этому описанию соответствует четвёртое изображение слева. №2. **Ответ:** Катушки будут отталкиваться. **Решение:** 1. Определим направление тока в катушках: ток течёт от «+» (длинная черта источника) к «-» (короткая жирная черта). В обеих катушках на рисунке ток идёт по виткам в одном и том же направлении (снизу вверх по передней стенке). 2. По правилу правой руки (или правилу буравчика) определим магнитные полюса катушек: если обхватить катушку правой ладонью так, чтобы четыре пальца были направлены по току в витках, то отставленный большой палец укажет на северный полюс ($N$). 3. Для обеих катушек северный полюс ($N$) окажется слева, а южный ($S$) — справа. 4. Таким образом, катушки обращены друг к другу одноимёнными полюсами (правая катушка — северным $N$ к левой, левая катушка — южным $S$ к правой — *уточнение: при одинаковом подключении обращённые друг к другу стороны имеют разные знаки магнитных полюсов в зависимости от намотки, но в данной схеме при идентичном подключении и намотке они обращены друг к другу разноименными полюсами только если они зеркальны. По схеме: ток входит в катушки одинаково. Правый конец левой катушки и левый конец правой катушки будут иметь одинаковую полярность*). **Допущение:** На схеме обе катушки подключены идентично и имеют одинаковую намотку. В таком случае правая сторона левой катушки и левая сторона правой катушки будут иметь одинаковые полюса. Одноимённые полюса отталкиваются.
