Вопрос:

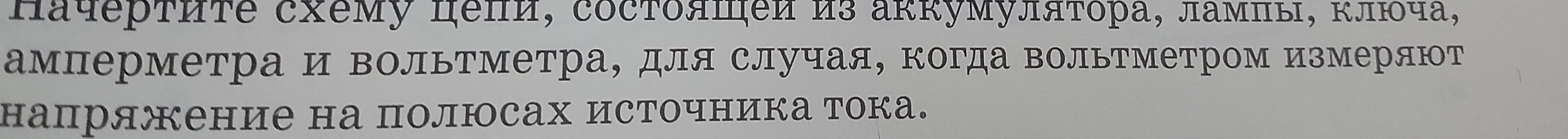

Начертите схему цепи, состоящей из аккумулятора, лампы, ключа, амперметра и вольтметра, для случая, когда вольтметром измеряют напряжение на полюсах источника тока.

Начертите схему цепи, состоящей из аккумулятора, лампы, ключа, амперметра и вольтметра, для случая, когда вольтметром измеряют напряжение на полюсах источника тока.
Фотография

Ответ ассистента

Для того чтобы измерить напряжение на полюсах источника тока (аккумулятора), вольтметр нужно подключить параллельно самому источнику. Остальные элементы (лампа, ключ, амперметр) соединяются последовательно. **Описание схемы:** 1. Нарисуй аккумулятор (две вертикальные черточки: длинная «+» и короткая «-»). 2. Параллельно аккумулятору (в обход основной цепи) подсоедини вольтметр (круг с буквой V). 3. Далее последовательно от аккумулятора пусти провод к ключу, затем к лампе (круг с крестиком) и к амперметру (круг с буквой A). 4. Замкни цепь обратно на второй полюс аккумулятора. **Обозначения на схеме:** * $\text{—}| \text{i}—$ — Аккумулятор (источник тока) * $\text{—(V)—}$ — Вольтметр * $\text{—(A)—}$ — Амперметр * $\text{—(\times)—}$ — Лампа * $\text{—/ —}$ — Ключ
