Как выбрать масштаб для плана при съемке местности

Question

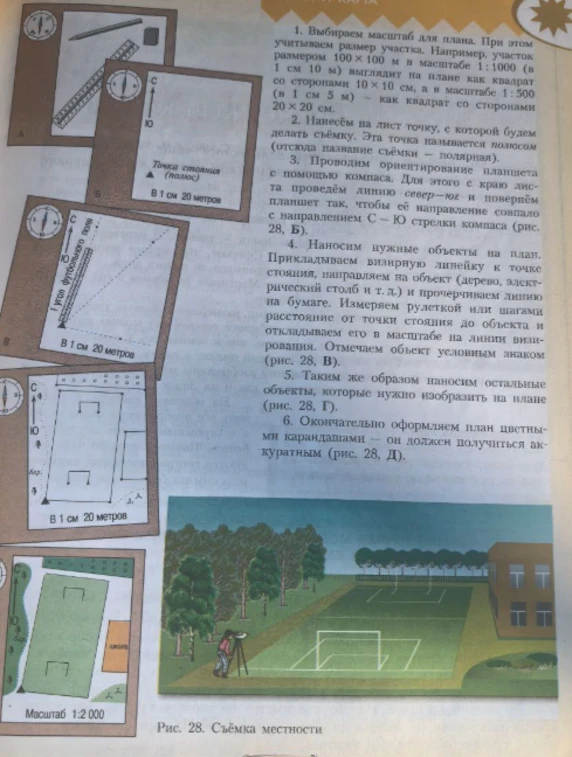

Вопрос:

Как выбрать масштаб для плана при съемке местности

Фотография

Ответ ассистента

Accepted Answer

1. Выбираем масштаб для плана. При этом учитываем размер участка. Например, участок размером $100 \times 100$ м в масштабе $1:1000$ (в 1 см 10 м) выглядит на плане как квадрат со сторонами $10 \times 10$ см, а в масштабе $1:500$ (в 1 см 5 м) — как квадрат со сторонами $20 \times 20$ см. 2. Нанесём на лист точку, с которой будем делать съёмку. Эта точка называется полюсом (отсюда название съёмки — полярная). 3. Проводим ориентирование планшета с помощью компаса. Для этого с краю листа проведём линию север-юг и повернём планшет так, чтобы её направление совпадало с направлением С—Ю стрелки компаса (рис. 28, Б). 4. Наносим нужные объекты на план. Прикладываем визирную линейку к точке стояния, направляем на объект (дерево, электрический столб и т. д.) и прочерчиваем линию на бумаге. Измеряем рулеткой или шагами расстояние от точки стояния до объекта и откладываем его в масштабе на линии визирования. Отмечаем объект условным знаком (рис. 28, В). 5. Таким же образом наносим остальные объекты, которые нужно изобразить на плане (рис. 28, Г). 6. Окончательно оформляем план цветными карандашами — он должен получиться аккуратным (рис. 28, Д).
