Определи ближайшее значение номинала резистора из ряда Е12, подходящего для создания вольтметра с пределом измерения 220 В.

Question

Вопрос:

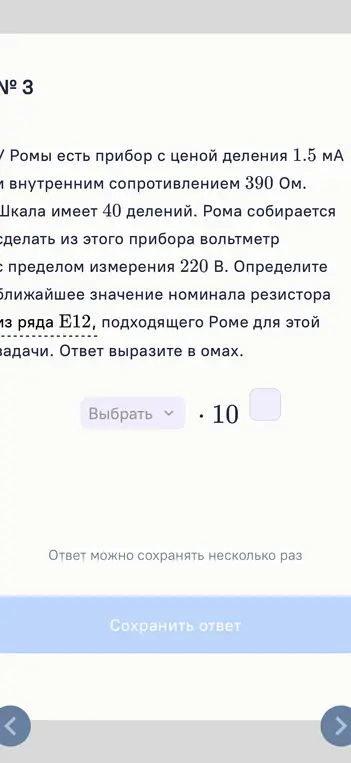

Определи ближайшее значение номинала резистора из ряда Е12, подходящего для создания вольтметра с пределом измерения 220 В.

Фотография

Ответ ассистента

Accepted Answer

Сначала определим ток полного отклонения шкалы прибора: $I_{полн} = 1.5 \text{ мА} \cdot 40 = 60 \text{ мА} = 0.06 \text{ А}$ Теперь рассчитаем общее сопротивление вольтметра, которое необходимо для измерения 220 В: $R_{общ} = \frac{U}{I_{полн}} = \frac{220 \text{ В}}{0.06 \text{ А}} = 3666.67 \text{ Ом}$ Чтобы получить такое общее сопротивление, нужно добавить последовательно к внутреннему сопротивлению прибора (390 Ом) дополнительный резистор $R_{доб}$. Рассчитаем его сопротивление: $R_{доб} = R_{общ} - R_{внутр} = 3666.67 \text{ Ом} - 390 \text{ Ом} = 3276.67 \text{ Ом}$ Теперь выберем ближайшее значение из ряда E12. Ряд E12 состоит из значений: 1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2, умноженных на степень 10. Ближайшее значение к 3276.67 Ом будет 3.3 кОм (3300 Ом). **Ответ: 3300**
