Создай чертёж чертежа в трех проекциях с трех сторон

Question

Вопрос:

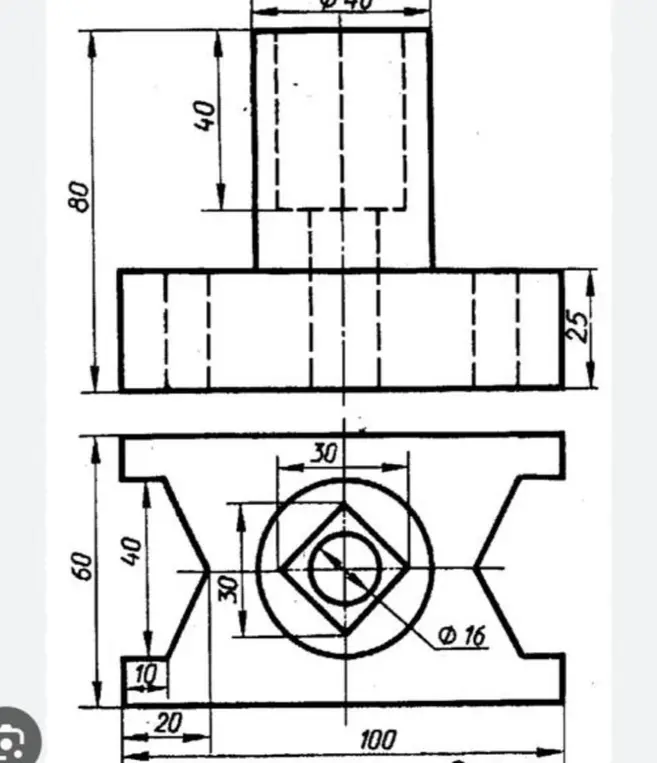

Создай чертёж чертежа в трех проекциях с трех сторон

Фотография

Ответ ассистента

Accepted Answer

К сожалению, я не могу создать чертёж, так как я текстовая модель. Но я могу описать, как он должен выглядеть. На чертеже должны быть три проекции детали: 1. **Фронтальная проекция (вид спереди):** * Прямоугольник, представляющий основание детали (100 мм в ширину и 25 мм в высоту). * На этом прямоугольнике расположен больший прямоугольник с вырезами по бокам. * На большем прямоугольнике расположен цилиндр (диаметр 40 мм, высота 80 мм). 2. **Горизонтальная проекция (вид сверху):** * Прямоугольник, представляющий основание детали (100 мм в длину и 60 мм в ширину). * В центре прямоугольника расположен круг (диаметр 40 мм) с квадратом внутри. * Боковые вырезы на основании. 3. **Профиль (вид сбоку):** * Показывает боковую сторону основания с вырезами и цилиндр. * Отображает высоту основания и цилиндра. Не забудь добавить размеры на чертеже, как показано на исходном изображении. Удачи!
