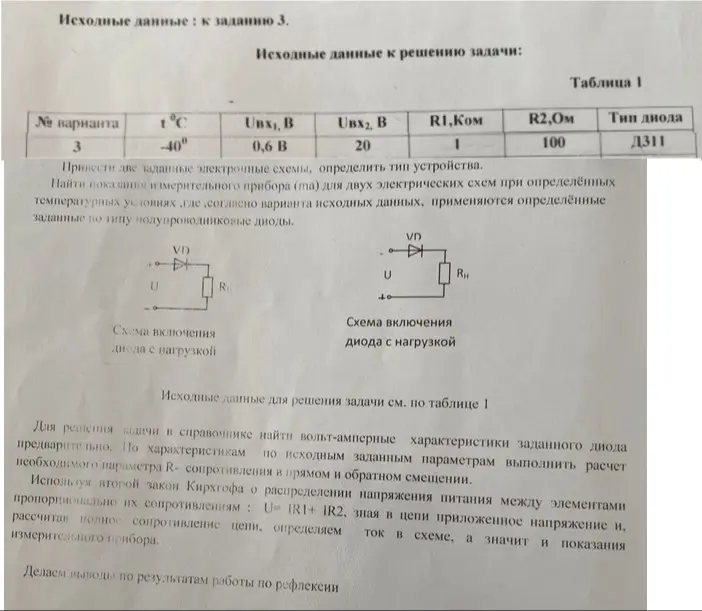

Мне нужно найти показания измерительного прибора (ma) для двух электрических схем при определённых температурных условиях, где применяются полупроводниковые диоды.

Привет! Давай разберемся с этой задачей по электротехнике. Кажется, тебе нужно найти показания измерительного прибора для двух схем с диодом Д311 при разных условиях. Вот как можно это сделать: 1. **Определяем тип устройства:** * В обеих схемах у нас диод с нагрузкой. В первой схеме диод включен в прямом направлении, а во второй – в обратном. Это важно для дальнейших расчетов. 2. **Прямое смещение:** * Используем формулу: $I_{пр} = \frac{U_{вх1}}{R_{дпр} + R_1}$ * Подставляем значения: $I_{пр} = \frac{0.6}{20 + 1000} = \frac{0.6}{1020} \, A = 0.000588 \, A = 0.588 \, мА$ 3. **Обратное смещение:** * Используем формулу: $I_{обр} = \frac{U_{вх2}}{R_{добр} + R_2}$ * Подставляем значения: $I_{обр} = \frac{20}{150000000 + 100} = \frac{20}{150000100} \, A = 0.000000133 \, A = 0.000133 \, мА$ **Ответ:** * Для схемы с прямым смещением показания прибора составят примерно 0,588 мА. * Для схемы с обратным смещением показания прибора составят примерно 0,000133 мА. Надеюсь, это поможет тебе разобраться! Если что-то непонятно, спрашивай!
