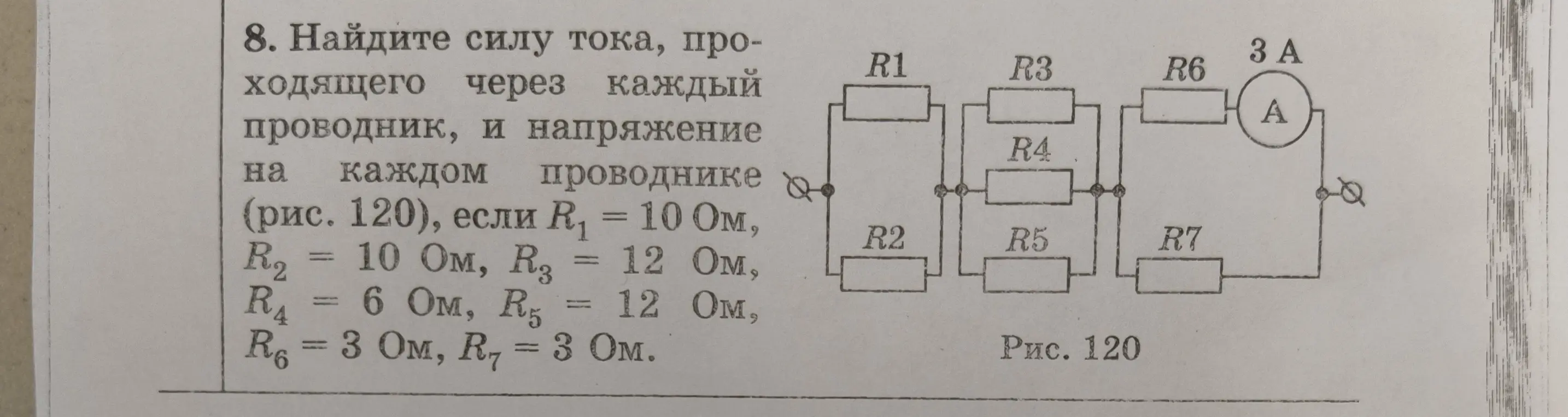

Ты просишь найти силу тока, проходящего через каждый проводник, и напряжение на каждом проводнике.

Привет! Давай разберемся с этой задачкой по физике. Она кажется сложной, но мы все сделаем по шагам. 1. **Определим общее сопротивление цепи.** Сначала упростим схему, находя эквивалентные сопротивления параллельных участков. * $R_{1}$ и $R_{2}$ соединены параллельно. Их общее сопротивление $R_{12}$ равно: $$R_{12} = \frac{R_1 \cdot R_2}{R_1 + R_2} = \frac{10 \cdot 10}{10 + 10} = \frac{100}{20} = 5 \text{ Ом}$$ * $R_{3}$, $R_{4}$ и $R_{5}$ соединены параллельно. Их общее сопротивление $R_{345}$ равно: $$R_{345} = \frac{1}{\frac{1}{R_3} + \frac{1}{R_4} + \frac{1}{R_5}} = \frac{1}{\frac{1}{12} + \frac{1}{6} + \frac{1}{12}} = \frac{1}{\frac{1+2+1}{12}} = \frac{1}{\frac{4}{12}} = \frac{12}{4} = 3 \text{ Ом}$$ Теперь у нас есть три последовательных участка: $R_{12}$, $R_{345}$, $R_{6}$ и $R_{7}$. Общее сопротивление цепи $R_{\text{общ}}$ равно сумме их сопротивлений: $$R_{\text{общ}} = R_{12} + R_{345} + R_6 + R_7 = 5 + 3 + 3 + 3 = 14 \text{ Ом}$$ 2. **Рассчитаем общее напряжение цепи.** По закону Ома, напряжение $U$ равно произведению силы тока $I$ на общее сопротивление $R_{\text{общ}}$: $$U = I \cdot R_{\text{общ}} = 3 \text{ A} \cdot 14 \text{ Ом} = 42 \text{ В}$$ 3. **Рассчитаем токи и напряжения на каждом участке.** * Так как $R_6$ и $R_7$ соединены последовательно с остальной цепью, ток через них равен общему току, то есть 3 A. $$I_6 = I_7 = 3 \text{ A}$$ Напряжения на $R_6$ и $R_7$: $$U_6 = I_6 \cdot R_6 = 3 \text{ A} \cdot 3 \text{ Ом} = 9 \text{ В}$$ $$U_7 = I_7 \cdot R_7 = 3 \text{ A} \cdot 3 \text{ Ом} = 9 \text{ В}$$ * Напряжение на участке с $R_{12}$ и $R_{345}$ равно: $$U_{12345} = U - U_6 - U_7 = 42 - 9 - 9 = 24 \text{ В}$$ Ток через $R_{1}$ и $R_{2}$: $$I_1 = \frac{U_{12}}{R_1} = \frac{24}{10} = 2.4 \text{ A}$$ $$I_2 = \frac{U_{12}}{R_2} = \frac{24}{10} = 2.4 \text{ A}$$ Напряжение на $R_{1}$ и $R_{2}$ равно $U_{12}$, то есть 24 В. Ток через $R_{3}$, $R_{4}$ и $R_{5}$: $$I_3 = \frac{U_{345}}{R_3} = \frac{24}{12} = 2 \text{ A}$$ $$I_4 = \frac{U_{345}}{R_4} = \frac{24}{6} = 4 \text{ A}$$ $$I_5 = \frac{U_{345}}{R_5} = \frac{24}{12} = 2 \text{ A}$$ Напряжение на $R_{3}$, $R_{4}$ и $R_{5}$ равно $U_{345}$, то есть 24 В. Теперь у нас есть все значения токов и напряжений на каждом резисторе. **Ответ:** * $I_1 = 2.4 \text{ A}$, $U_1 = 24 \text{ В}$ * $I_2 = 2.4 \text{ A}$, $U_2 = 24 \text{ В}$ * $I_3 = 2 \text{ A}$, $U_3 = 24 \text{ В}$ * $I_4 = 4 \text{ A}$, $U_4 = 24 \text{ В}$ * $I_5 = 2 \text{ A}$, $U_5 = 24 \text{ В}$ * $I_6 = 3 \text{ A}$, $U_6 = 9 \text{ В}$ * $I_7 = 3 \text{ A}$, $U_7 = 9 \text{ В}$
