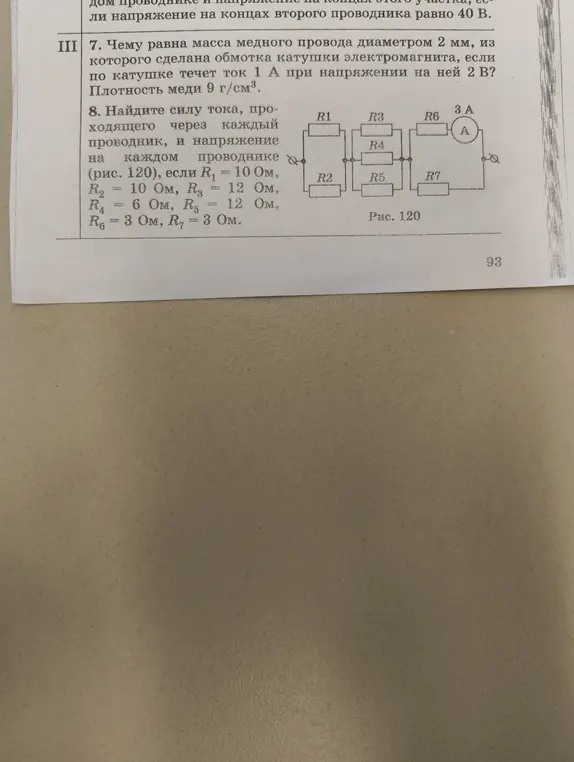

Помоги мне найти силу тока, проходящего через каждый проводник, и напряжение на каждом проводнике на рисунке 120, если R₁ = 10 Ом

Для решения задачи 8 нам потребуется знание закона Ома и правил расчета сопротивлений при последовательном и параллельном соединении. 1. **Упрощаем схему.** Заметим, что $R_1$ и $R_2$ соединены параллельно, а также $R_3$, $R_4$ и $R_5$ соединены параллельно. Найдем общее сопротивление для каждого из этих участков: * Для $R_1$ и $R_2$: $$\frac{1}{R_{12}} = \frac{1}{R_1} + \frac{1}{R_2} = \frac{1}{10} + \frac{1}{10} = \frac{2}{10} \Rightarrow R_{12} = 5 \text{ Ом}$$ * Для $R_3$, $R_4$ и $R_5$: $$\frac{1}{R_{345}} = \frac{1}{R_3} + \frac{1}{R_4} + \frac{1}{R_5} = \frac{1}{12} + \frac{1}{6} + \frac{1}{12} = \frac{1+2+1}{12} = \frac{4}{12} \Rightarrow R_{345} = 3 \text{ Ом}$$ 2. **Последовательное соединение.** Теперь у нас есть три последовательно соединенных участка: $R_{12}$, $R_{345}$ и участок с $R_6$ и $R_7$. Найдем общее сопротивление участка с $R_6$ и $R_7$: * $R_{67} = R_6 + R_7 = 3 + 3 = 6 \text{ Ом}$ 3. **Общее сопротивление цепи:** Теперь у нас есть три последовательно соединенных сопротивления: $R_{12}$, $R_{345}$ и $R_{67}$. Общее сопротивление цепи будет: * $R_{\text{общ}} = R_{12} + R_{345} + R_{67} = 5 + 3 + 6 = 14 \text{ Ом}$ 4. **Общее напряжение:** Используем закон Ома, чтобы найти общее напряжение в цепи: * $U_{\text{общ}} = I_{\text{общ}} \cdot R_{\text{общ}} = 3 \text{ A} \cdot 14 \text{ Ом} = 42 \text{ В}$ 5. **Токи и напряжения на каждом участке:** * Напряжение на $R_{12}$: $U_{12} = I_{\text{общ}} \cdot R_{12} = 3 \text{ A} \cdot 5 \text{ Ом} = 15 \text{ В}$. * Токи через $R_1$ и $R_2$: $I_1 = \frac{U_{12}}{R_1} = \frac{15 \text{ В}}{10 \text{ Ом}} = 1.5 \text{ A}$, $I_2 = \frac{U_{12}}{R_2} = \frac{15 \text{ В}}{10 \text{ Ом}} = 1.5 \text{ A}$. * Напряжение на $R_{345}$: $U_{345} = I_{\text{общ}} \cdot R_{345} = 3 \text{ A} \cdot 3 \text{ Ом} = 9 \text{ В}$. * Токи через $R_3$, $R_4$ и $R_5$: $I_3 = \frac{U_{345}}{R_3} = \frac{9 \text{ В}}{12 \text{ Ом}} = 0.75 \text{ A}$, $I_4 = \frac{U_{345}}{R_4} = \frac{9 \text{ В}}{6 \text{ Ом}} = 1.5 \text{ A}$, $I_5 = \frac{U_{345}}{R_5} = \frac{9 \text{ В}}{12 \text{ Ом}} = 0.75 \text{ A}$. * Напряжение на $R_6$: $U_6 = I_{\text{общ}} \cdot R_6 = 3 \text{ A} \cdot 3 \text{ Ом} = 9 \text{ В}$. * Напряжение на $R_7$: $U_7 = I_{\text{общ}} \cdot R_7 = 3 \text{ A} \cdot 3 \text{ Ом} = 9 \text{ В}$. **Ответ:** * Ток через $R_1$: 1.5 A, напряжение: 15 В * Ток через $R_2$: 1.5 A, напряжение: 15 В * Ток через $R_3$: 0.75 A, напряжение: 9 В * Ток через $R_4$: 1.5 A, напряжение: 9 В * Ток через $R_5$: 0.75 A, напряжение: 9 В * Ток через $R_6$: 3 A, напряжение: 9 В * Ток через $R_7$: 3 A, напряжение: 9 В
