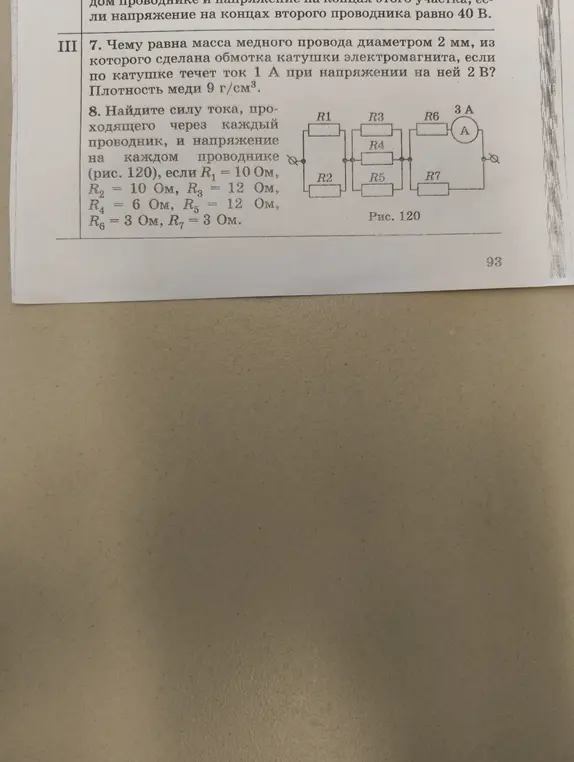

Помоги мне найти силу тока, проходящего через каждый проводник, и напряжение на каждом проводнике, если R₁ = 10 Ом, R₂ = 10 Ом, R₃ = 12 Ом, R₄ = 6 Ом, R₅ = 12 Ом, R₆ = 3 Ом, R₇ = 3 Ом.

Привет! Давай решим задачу про электрическую цепь. Чтобы найти силу тока и напряжение на каждом проводнике, нужно выполнить несколько шагов. Поскольку резисторы соединены последовательно и параллельно, будем упрощать схему, находя общее сопротивление для каждой группы резисторов, пока не получим общее сопротивление всей цепи. 1. Сначала рассмотрим параллельное соединение резисторов $R_1$ и $R_2$. Общее сопротивление $R_{12}$ для них рассчитывается так: $$\frac{1}{R_{12}} = \frac{1}{R_1} + \frac{1}{R_2} = \frac{1}{10} + \frac{1}{10} = \frac{2}{10} = \frac{1}{5}$$ Значит, $R_{12} = 5$ Ом. 2. Теперь рассмотрим параллельное соединение резисторов $R_3$, $R_4$ и $R_5$. Общее сопротивление $R_{345}$ для них рассчитывается так: $$\frac{1}{R_{345}} = \frac{1}{R_3} + \frac{1}{R_4} + \frac{1}{R_5} = \frac{1}{12} + \frac{1}{6} + \frac{1}{12} = \frac{1 + 2 + 1}{12} = \frac{4}{12} = \frac{1}{3}$$ Значит, $R_{345} = 3$ Ом. 3. Теперь у нас есть последовательное соединение $R_{12}$, $R_{345}$, $R_6$ и $R_7$. Общее сопротивление цепи $R_{общ}$ будет суммой этих сопротивлений: $$R_{общ} = R_{12} + R_{345} + R_6 + R_7 = 5 + 3 + 3 + 3 = 14$$ Ом 4. Используя закон Ома, найдем общее напряжение $U$ на цепи, зная общий ток $I = 3$ A: $$U = I \cdot R_{общ} = 3 \cdot 14 = 42$$ В 5. Теперь найдем ток и напряжение на каждом участке цепи: * Напряжение на участке с $R_1$ и $R_2$ (параллельное соединение) будет одинаковым. Общий ток делится между ними поровну, так как сопротивления одинаковые ($R_1 = R_2 = 10$ Ом). Значит, ток через каждый из них: $I_1 = I_2 = \frac{I_{12}}{2}$. Напряжение на этом участке: $U_{12} = I_{12} \cdot R_{12} = 3 \cdot 5 = 15$ В. Тогда ток через $R_1$ и $R_2$: $I_1 = I_2 = \frac{U_{12}}{R_1} = \frac{15}{10} = 1,5$ A. * Напряжение на участке с $R_3, R_4, R_5$ (параллельное соединение) тоже будет одинаковым. Напряжение на этом участке: $U_{345} = I \cdot R_{345} = 3 \cdot 3 = 9$ В. Тогда ток через каждый из них: * $I_3 = \frac{U_{345}}{R_3} = \frac{9}{12} = 0,75$ A * $I_4 = \frac{U_{345}}{R_4} = \frac{9}{6} = 1,5$ A * $I_5 = \frac{U_{345}}{R_5} = \frac{9}{12} = 0,75$ A * Напряжение на $R_6$ и $R_7$ можно найти, зная общий ток и сопротивление: * $U_6 = I \cdot R_6 = 3 \cdot 3 = 9$ В * $U_7 = I \cdot R_7 = 3 \cdot 3 = 9$ В 6. Сведем все в таблицу: | Резистор | Сопротивление (Ом) | Ток (А) | Напряжение (В) | | :------- | :----------------- | :------ | :--------------- | | $R_1$ | 10 | 1,5 | 15 | | $R_2$ | 10 | 1,5 | 15 | | $R_3$ | 12 | 0,75 | 9 | | $R_4$ | 6 | 1,5 | 9 | | $R_5$ | 12 | 0,75 | 9 | | $R_6$ | 3 | 3 | 9 | | $R_7$ | 3 | 3 | 9 | **Ответ:** Токи и напряжения на каждом резисторе указаны в таблице выше.
