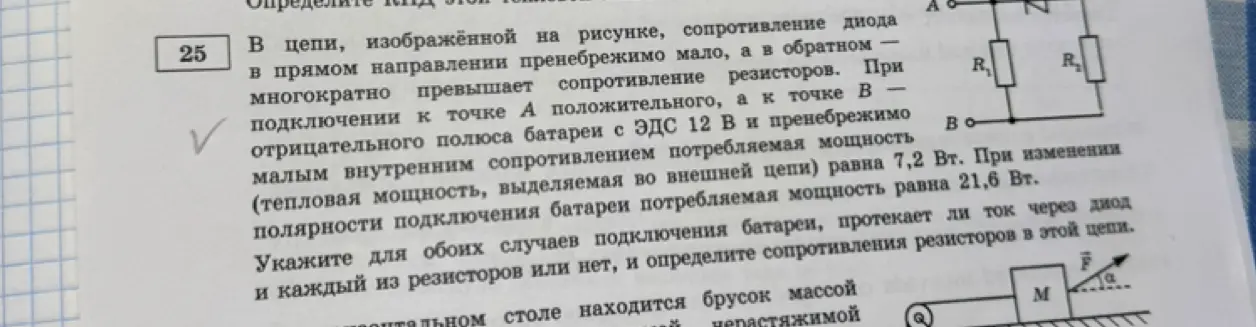

В цепи, изображённой на рисунке, нужно определить, протекает ли ток через диод и каждый из резисторов или нет, и определите сопротивления резисторов в этой цепи.

В цепи с диодом и резисторами нужно определить, как течёт ток и вычислить сопротивления резисторов $R_1$ и $R_2$ при двух вариантах подключения батареи. 1. **Подключение A (+), B (-)** * Ток идёт через диод (диод открыт) и резистор $R_2$. * Сопротивление $R_1$ не влияет, так как ток через него не идёт. * ЭДС батареи $\varepsilon = 12$ В, мощность $P_1 = 7.2$ Вт. * Ток $I_1 = \frac{P_1}{\varepsilon} = \frac{7.2}{12} = 0.6$ А. * Сопротивление $R_2 = \frac{\varepsilon}{I_1} = \frac{12}{0.6} = 20$ Ом. 2. **Подключение A (-), B (+)** * Ток идёт через оба резистора, диод закрыт. * ЭДС батареи $\varepsilon = 12$ В, мощность $P_2 = 21.6$ Вт. * Ток $I_2 = \frac{P_2}{\varepsilon} = \frac{21.6}{12} = 1.8$ А. * Общее сопротивление $R = \frac{\varepsilon}{I_2} = \frac{12}{1.8} = \frac{20}{3} \approx 6.67$ Ом. * $R = R_1 + R_2$, значит $R_1 = R - R_2 = \frac{20}{3} - 20 = -\frac{40}{3} \approx -13.33$ Ом. Получается, что $R_2 = 20$ Ом, а $R_1 \approx -13.33$ Ом. Отрицательное сопротивление говорит о том, что в условии задачи есть какая-то ошибка или неточность. В реальности такого быть не может. **Ответ:** Ток через диод и $R_2$ течёт при подключении A (+), B (-). Ток через оба резистора течёт при подключении A (-), B (+). $R_2 = 20$ Ом, $R_1 \approx -13.33$ Ом (что невозможно).
