скажи ответ

Конечно, давай решим эту задачу по физике.

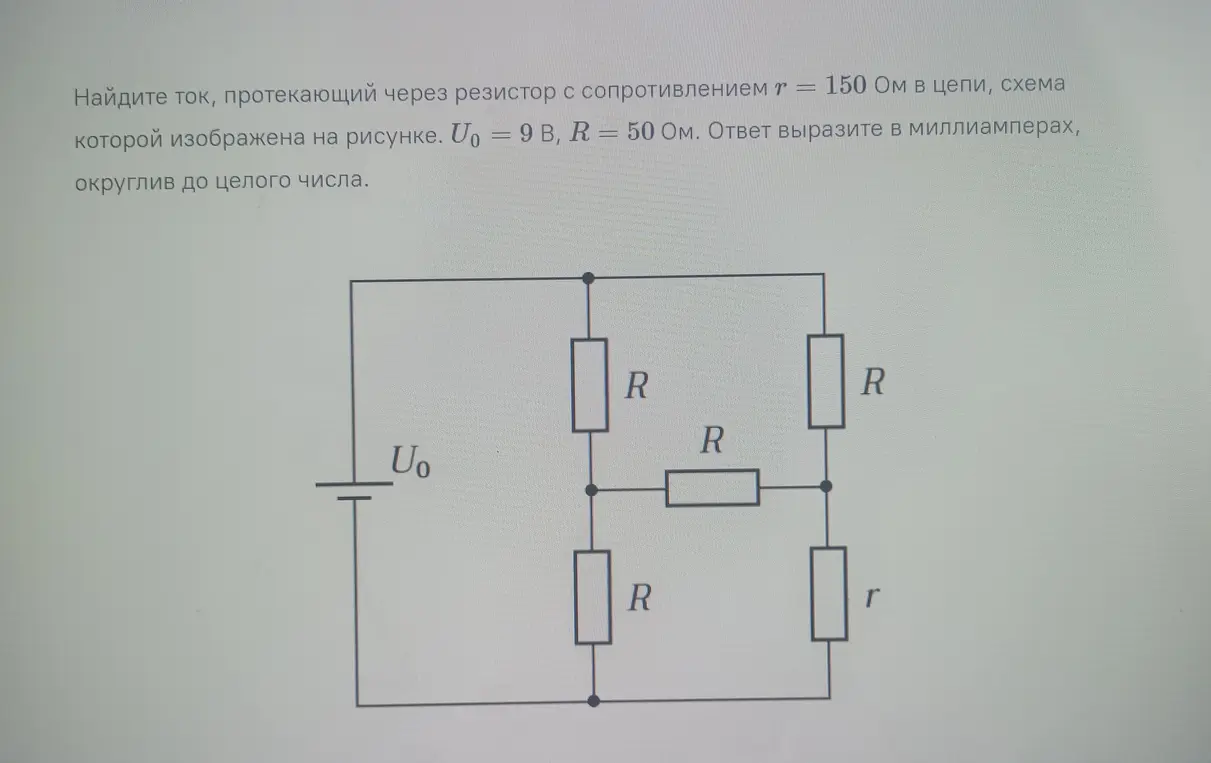

1. Анализ схемы:

   • Схема состоит из источника напряжения U0 = 9 В и нескольких резисторов.
   • Четыре резистора R = 50 Ом и один резистор r = 150 Ом.
   • Нам нужно найти ток, протекающий через резистор r.

2. Упрощение схемы:

   • Верхние два резистора R соединены последовательно, поэтому их общее сопротивление равно R + R = 2R = 100 Ом.
   • Нижние два резистора R и r соединены последовательно, поэтому их общее сопротивление равно R + r = 50 Ом + 150 Ом = 200 Ом.
   • Теперь у нас есть два параллельных участка: один с сопротивлением 100 Ом, другой с сопротивлением 200 Ом.
   • Общее сопротивление параллельного участка находится по формуле: 1/R_общ = 1/100 + 1/200 = 3/200. Следовательно, R_общ = 200/3 Ом.
   • Остался еще один резистор R = 50 Ом, который подключен последовательно к параллельному участку.
   • Итоговое общее сопротивление всей цепи равно R_полн = 50 Ом + 200/3 Ом = (150 + 200)/3 Ом = 350/3 Ом.

3. Расчет общего тока в цепи:

   • Используем закон Ома: I = U/R, где U = 9 В, R = 350/3 Ом.
   • I = 9 / (350/3) = (9 * 3) / 350 = 27/350 A.

4. Расчет тока через резистор r:

   • Напряжение на параллельном участке равно U_паралл = I * R_общ = (27/350) * (200/3) = (27 * 200) / (350 * 3) = 5400 / 1050 = 540/105 = 36/7 В.
   • Ток через нижний участок с резисторами R и r равен I_нижн = U_паралл / (R + r) = (36/7) / 200 = 36 / (7 * 200) = 36 / 1400 = 9 / 350 A.
   • Ток через резистор r равен току через нижний участок, то есть I_r = 9/350 A.

5. Перевод в миллиамперы и округление:

   • I_r = (9/350) * 1000 мА = 9000/350 мА ≈ 25.71 мА.
   • Округляем до целого числа: 26 мА.

Ответ: 26
