найти эквивалентное сопротивление цепи и токи проходящие через каждый резистор

Привет! Разберем задачу по электротехнике.

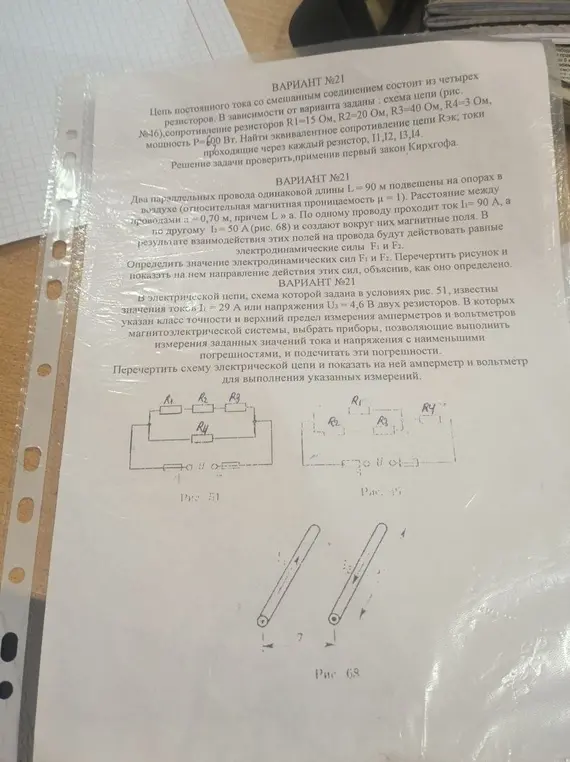

Условие задачи:

• Цепь состоит из четырех резисторов со смешанным соединением (рис. 51).
• R1 = 15 Ом, R2 = 20 Ом, R3 = 40 Ом, R4 = 3 Ом.
• Общая мощность P = 600 Вт.
• Необходимо найти эквивалентное сопротивление цепи (Rэкв) и токи, проходящие через каждый резистор (I1, I2, I3, I4).
• Проверить решение, применив первый закон Кирхгофа.

Решение:

1. Анализ схемы:

   • Резисторы R2 и R3 соединены последовательно.
   • Параллельно к ним подключен резистор R4.
   • Последовательно ко всей этой группе подключен резистор R1.

   • Расчет сопротивления последовательного участка (R23):

   • R23 = R2 + R3 = 20 Ом + 40 Ом = 60 Ом

   • Расчет сопротивления параллельного участка (R234):

   • 1/R234 = 1/R23 + 1/R4 = 1/60 + 1/3 = 1/60 + 20/60 = 21/60

   • R234 = 60/21 ≈ 2.86 Ом

   • Расчет эквивалентного сопротивления всей цепи (Rэкв):

   • Rэкв = R1 + R234 = 15 Ом + 2.86 Ом = 17.86 Ом

   • Расчет общего тока в цепи (I):

   • P = I^2 * Rэкв => I^2 = P / Rэкв = 600 Вт / 17.86 Ом ≈ 33.6

   • I = √33.6 ≈ 5.8 A

   • Расчет тока I1:

   • I1 = I = 5.8 A (так как R1 подключен последовательно ко всей цепи)

   • Расчет напряжения на участке R234 (U234):

   • U234 = I * R234 = 5.8 A * 2.86 Ом ≈ 16.6 В

   • Расчет токов I2 и I3:

   • I2 = I3 (так как R2 и R3 соединены последовательно)

   • I2 = I3 = U234 / R23 = 16.6 В / 60 Ом ≈ 0.28 A

   • Расчет тока I4:

   • I4 = U234 / R4 = 16.6 В / 3 Ом ≈ 5.53 A

   • Проверка по первому закону Кирхгофа (для узла между R2, R3 и R4):

   • I = I2 + I4

   • 5.8 A ≈ 0.28 A + 5.53 A = 5.81 А (погрешность расчета)

Ответ:

• Rэкв = 17.86 Ом
• I1 = 5.8 A
• I2 = 0.28 A
• I3 = 0.28 A
• I4 = 5.53 A
