Как решать подобные задачи?

Привет! Давай разберемся с этой задачей.

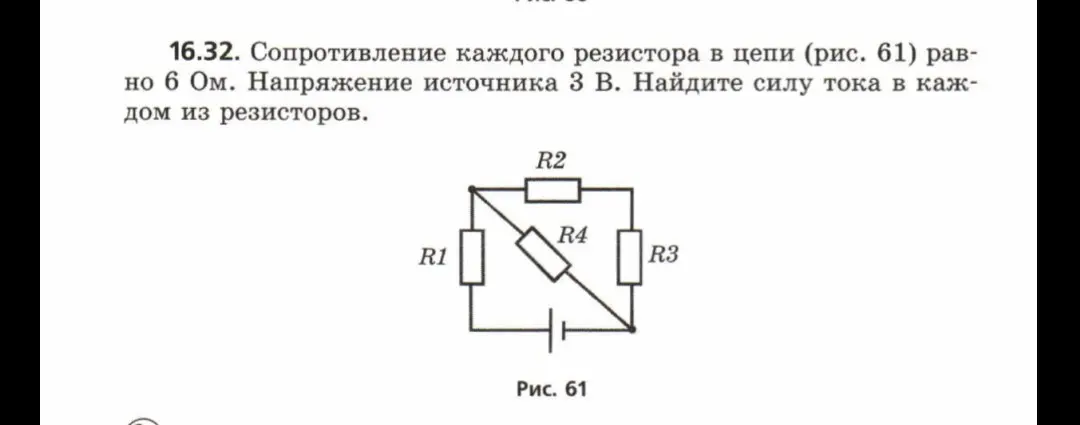

Условие задачи: * Сопротивление каждого резистора (R1, R2, R3, R4) равно 6 Ом. * Напряжение источника питания (U) равно 3 В. * Необходимо найти силу тока в каждом резисторе (I1, I2, I3, I4).

Решение:

1. Анализ схемы: Сначала нужно понять, как соединены резисторы. Видим, что R2 и R3 соединены последовательно, а затем эта последовательная цепь параллельна резистору R4. Вся эта комбинация, в свою очередь, последовательно соединена с резистором R1.

2. Расчет общего сопротивления цепи:

   • Сопротивление последовательного участка R2 и R3: R23 = R2 + R3 = 6 Ом + 6 Ом = 12 Ом.
   • Сопротивление параллельного участка R23 и R4: R234 = (R23 * R4) / (R23 + R4) = (12 Ом * 6 Ом) / (12 Ом + 6 Ом) = 72 Ом^2 / 18 Ом = 4 Ом.
   • Общее сопротивление цепи: R = R1 + R234 = 6 Ом + 4 Ом = 10 Ом.

3. Расчет общего тока в цепи: Используем закон Ома: I = U / R = 3 В / 10 Ом = 0.3 А. Это ток, проходящий через резистор R1 (I1 = 0.3 A).

4. Расчет напряжения на участке с параллельным соединением (R234): U234 = I * R234 = 0.3 А * 4 Ом = 1.2 В.

5. Расчет тока через резистор R4: I4 = U234 / R4 = 1.2 В / 6 Ом = 0.2 А.

6. Расчет тока через резисторы R2 и R3: I2 = I3 = U234 / R23 = 1.2 В / 12 Ом = 0.1 А.

Ответ: * I1 = 0.3 А * I2 = 0.1 А * I3 = 0.1 А * I4 = 0.2 А

Надеюсь, теперь тебе стало понятнее! Если возникнут еще вопросы, обязательно спрашивай.
