Реши все задачи

Привет! Давай разберем эти задания по черчению.

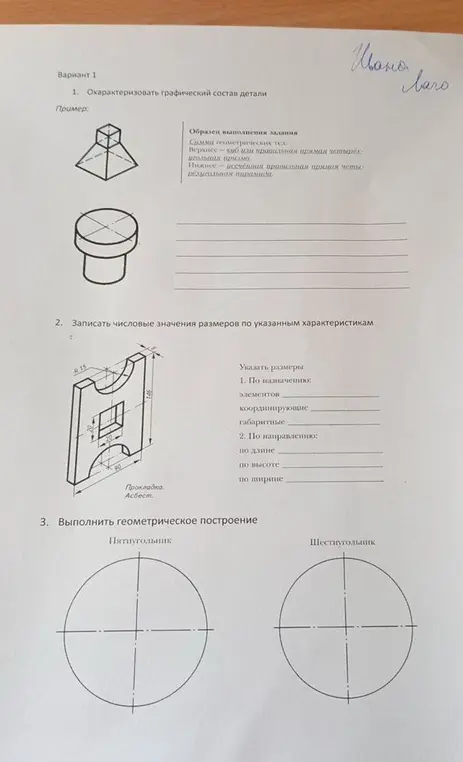

1. Характеристика графического состава детали

К сожалению, в задании отсутствует изображение детали, которую нужно охарактеризовать. Но я могу объяснить на примере, как это делается, опираясь на образец:

• Пример:
  • Верхняя часть: Куб или правильная прямая четырёхугольная призма.
  • Нижняя часть: Усечённая правильная четырёхугольная пирамида.

Нужно определить, из каких простых геометрических тел состоит твоя деталь.

2. Запись числовых значений размеров

На чертеже детали нужно указать размеры:

1. По назначению:

   • Элементов: R15 (радиус скруглений), 20 (размер квадрата), 40 (размер выступа).
   • Координирующие: 146 (общая высота).
   • Габаритные: Нужно вычислить или измерить по чертежу, если это необходимо для полноты картины.

   • По направлению:

   • По длине: 90.

   • По высоте: 146.
   • По ширине: Нужно измерить ширину детали по чертежу, если она явно не указана. Если на чертеже отсутствует точный размер ширины, то следует указать, что размер необходимо уточнить или измерить.

3. Геометрическое построение

К сожалению, я не могу выполнить построение графически. Но могу описать алгоритм:

• Пятиугольник:
  1. Нарисуй окружность.
  2. Раздели окружность на 5 равных частей (угол между радиусами = 360° / 5 = 72°).
  3. Соедини последовательно точки деления прямыми линиями.
• Шестиугольник:
  1. Нарисуй окружность.
  2. Раздели окружность на 6 равных частей (угол между радиусами = 360° / 6 = 60°).
  3. Соедини последовательно точки деления прямыми линиями.

Помни, что все построения выполняются с помощью циркуля и линейки. Важно точно измерять углы и расстояния.

Надеюсь, мои объяснения помогут тебе справиться с заданием! Если появятся конкретные вопросы по деталям – обязательно спрашивай!
