Ответить на упражнение 27 и 28

Привет! Давай разберемся с этими заданиями.

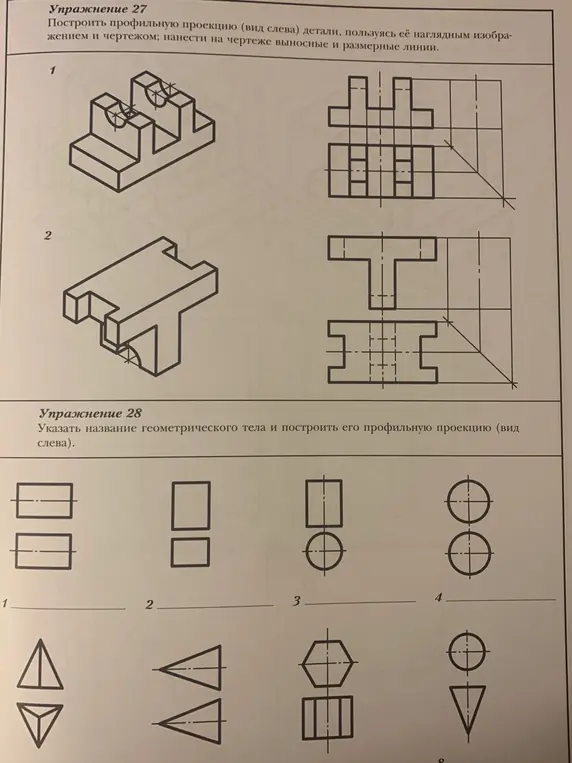

Упражнение 27

В этом упражнении нужно построить профильную проекцию детали (вид слева), используя ее наглядное изображение и чертеж. Также нужно нанести выносные и размерные линии на чертеже. В твоем вопросе уже есть готовые чертежи, поэтому я просто их повторю.

Задание 1:

Профильная проекция выглядит как прямоугольник с двумя выступами сверху. Внутри каждого выступа есть полукруг.

Задание 2:

Профильная проекция выглядит как буква "Т", у которой нижняя часть разделена на две секции. В нижней части есть полукруг.

Упражнение 28

В этом упражнении нужно указать название геометрического тела и построить его профильную проекцию (вид слева).

1. Два прямоугольника, расположенные друг над другом. Профильная проекция: Прямоугольник.
2. Квадрат и прямоугольник, расположенные друг над другом. Профильная проекция: Прямоугольник.
3. Круг и круг, расположенные друг над другом. Профильная проекция: Круг.
4. Два круга, расположенные друг над другом. Профильная проекция: Круг.
5. Два треугольника, соединенные вершинами. Профильная проекция: Треугольник.
6. Два треугольника, расположенные друг над другом. Профильная проекция: Треугольник.
7. Шестиугольник и прямоугольник с тремя полосками внутри. Профильная проекция: Прямоугольник.
8. Круг и треугольник, расположенные друг над другом. Профильная проекция: Треугольник.

Надеюсь, теперь тебе все понятно! Если возникнут еще вопросы, обязательно спрашивай.
