Вопрос:

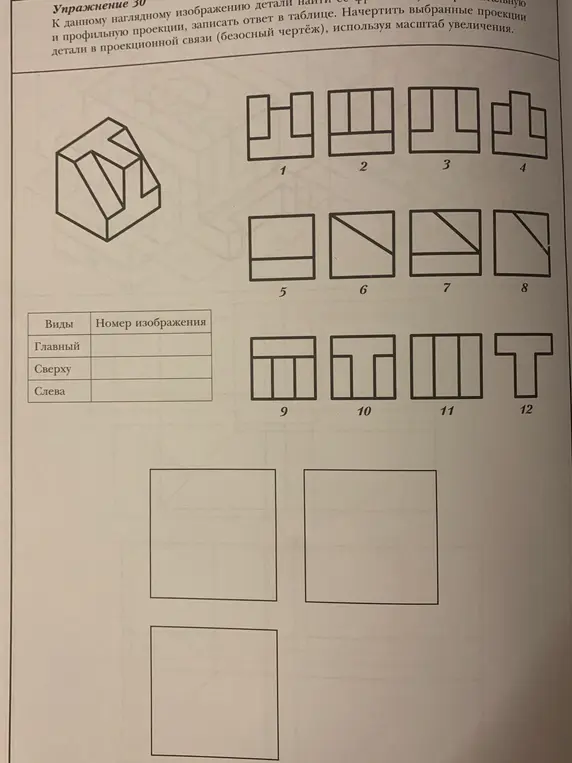

Заполнить

Фотография

Ответ ассистента

Привет! Давай разберемся с этим заданием по черчению.

Нам нужно определить, какие из предложенных проекций (видов) соответствуют заданному наглядному изображению детали. У нас есть три вида: главный, сверху и слева.

Главный вид: Это вид спереди. Смотрим на деталь спереди и видим прямоугольник с вырезом сверху слева. Это соответствует изображению 1.
Вид сверху: Это вид, если смотреть на деталь сверху. Мы увидим прямоугольник, разделенный на три части. Это соответствует изображению 9.
Вид слева: Это вид с левой стороны детали. Мы увидим прямоугольник с наклонной линией. Это соответствует изображению 6.

Заполненная таблица будет выглядеть так:

Главный: 1
Сверху: 9
Слева: 6

Надеюсь, теперь тебе понятно!
