Вопрос:

сделай вид сверху

сделай вид сверху
Фотография

Ответ ассистента

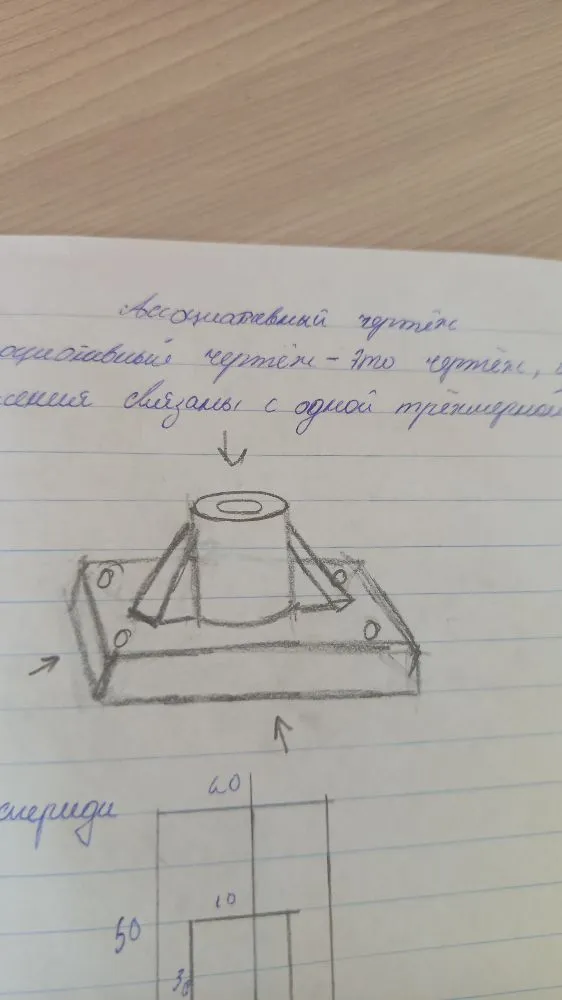

Допущение: Восстановлен вид сверху для детали, изображенной на эскизе. Для детали, состоящей из прямоугольного основания с отверстиями по углам и центрального цилиндрического выступа с осевым отверстием, укрепленного двумя ребрами жесткости (косынками), вид сверху будет выглядеть следующим образом: 1. **Внешний контур:** Прямоугольник, соответствующий габаритам основания. 2. **Центральная часть:** Две концентрические окружности (внешний диаметр цилиндра и внутреннее отверстие). 3. **Ребра жесткости:** Два отрезка или прямоугольника, примыкающих к цилиндру и основанию (в зависимости от их формы, обычно отображаются как проекции ребер). 4. **Отверстия в основании:** Четыре небольшие окружности по углам прямоугольника. Поскольку точных размеров для вида сверху в задании нет, чертеж выполняется схематично в пропорциях к основанию.
