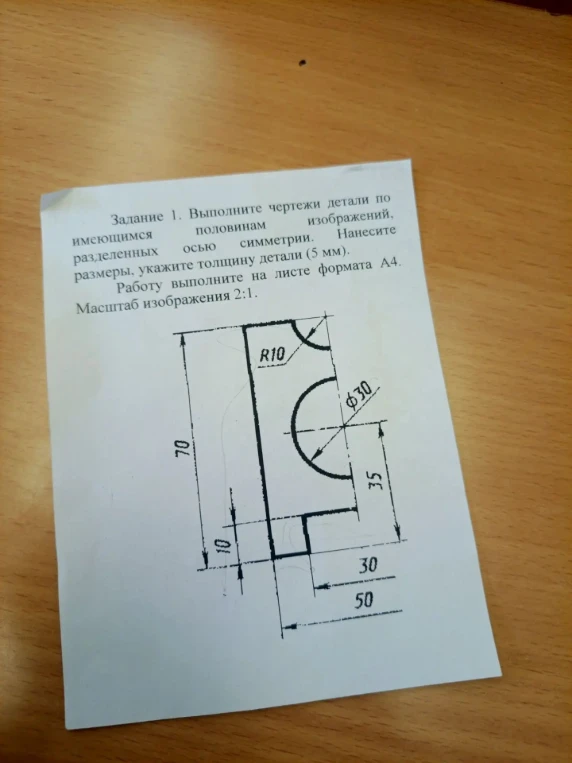

Задание 1. Выполните чертежи детали по имеющимся половинам изображений, разделенных осью симметрии. Нанесите размеры, укажите толщину детали (5 мм).

Для выполнения задания «Завершение изображения симметричной детали» в масштабе 2:1 необходимо построить зеркальное отображение имеющейся половины относительно оси симметрии. ### Пошаговое построение: 1. **Ось симметрии:** Проведите вертикальную ось симметрии справа от имеющегося контура. 2. **Увеличение:** Поскольку масштаб 2:1, все линейные размеры на чертеже нужно увеличить вдвое. - Общая высота детали: 70 мм × 2 = 140 мм. - Нижний выступ: 10 мм × 2 = 20 мм. - Ширина выступа: 30 мм × 2 = 60 мм (до оси симметрии). - Радиус верхнего выреза: R10 × 2 = R20. - Радиус центрального выреза: диаметр 30 мм, значит радиус 15 мм. В масштабе 2:1 радиус будет 30 мм (диаметр окружности 60 мм). - Расстояние до центра выреза от низа: 35 мм × 2 = 70 мм. 3. **Выполнение:** - Отложите ось симметрии. - Постройте зеркальную копию контура относительно этой оси с учетом увеличения размеров в два раза. - Проставьте размеры в соответствии с исходными (удвоенными) значениями. - Укажите технические требования: «Толщина детали 5 мм» (согласно заданию). - Оформите на формате А4 согласно ГОСТ: рамка, основная надпись (штамп).
