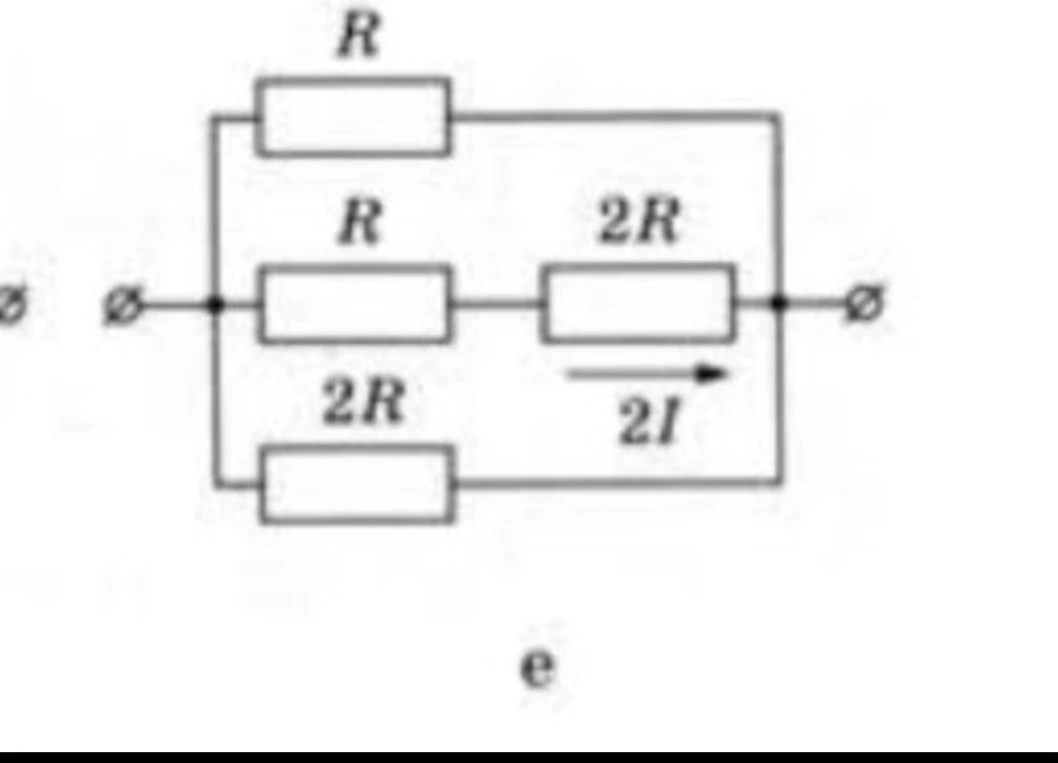

Найди силу тока и сопротивление опиши очень подробно каждое действие

Для решения задачи проанализируем электрическую цепь. Цепь состоит из трех параллельных ветвей, подключенных к одному напряжению $U$. 1. **Определим сопротивление каждой ветви:** - Ветвь 1 (верхняя): резистор $R_1 = R$. - Ветвь 2 (средняя): последовательно соединены два резистора $R$ и $2R$. Общее сопротивление ветви $R_2 = R + 2R = 3R$. - Ветвь 3 (нижняя): резистор $R_3 = 2R$. 2. **Найдем токи в ветвях:** Пусть напряжение на всей параллельной группе равно $U$. Согласно закону Ома $I = U/R_{branch}$: - Ток в первой ветви: $I_1 = \frac{U}{R}$. - Ток во второй ветви: $I_2 = \frac{U}{3R}$. - Ток в третьей ветви: $I_3 = \frac{U}{2R}$. По условию задачи, во второй ветви течет ток $2I$. Значит, $I_2 = 2I$. Следовательно: $\frac{U}{3R} = 2I \implies U = 6IR$. Теперь выразим остальные токи через $I$: - $I_1 = \frac{U}{R} = \frac{6IR}{R} = 6I$. - $I_3 = \frac{U}{2R} = \frac{6IR}{2R} = 3I$. 3. **Найдем общее сопротивление цепи ($R_{eq}$):** Общий ток в цепи $I_{total} = I_1 + I_2 + I_3 = 6I + 2I + 3I = 11I$. Общее сопротивление цепи по закону Ома: $R_{eq} = \frac{U}{I_{total}}$. Подставим найденные значения $U = 6IR$ и $I_{total} = 11I$: $R_{eq} = \frac{6IR}{11I} = \frac{6}{11}R$. **Ответ:** - Токи в ветвях (сверху вниз): $6I$, $2I$, $3I$. - Общее сопротивление цепи: $\frac{6}{11}R$.
