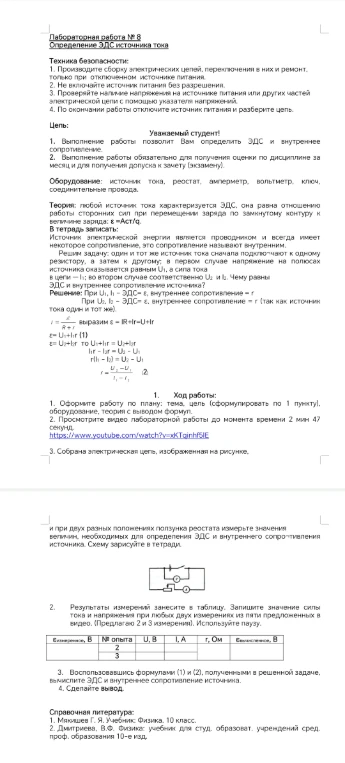

Лабораторная работа № 8 Определение ЭДС источника тока

Для выполнения данной лабораторной работы по определению ЭДС ($\\varepsilon$) и внутреннего сопротивления ($r$) источника тока, следуйте этим шагам: ### 1. Теоретическая основа Вы уже получили формулы для расчетов: - $\\varepsilon = U + Ir$ (1) - $r = \frac{U_2 - U_1}{I_1 - I_2}$ (2) ### 2. Ход работы 1. **Сборка схемы**: Используя источник тока, реостат, амперметр, вольтметр и ключ, соберите электрическую цепь, как показано на рисунке в вашем задании (последовательное соединение источника, ключа, амперметра и реостата, вольтметр подключен параллельно источнику). 2. **Проведение измерений**: - Замкните ключ. - Установите ползунок реостата в первое положение. Запишите показания вольтметра ($U_1$) и амперметра ($I_1$). - Передвиньте ползунок реостата во второе положение. Запишите показания вольтметра ($U_2$) и амперметра ($I_2$). - Внесите полученные данные в таблицу. 3. **Расчеты**: - Рассчитайте внутреннее сопротивление $r$, используя формулу (2). - Рассчитайте ЭДС $\\varepsilon$, подставив полученное значение $r$ в формулу (1) для любого из опытов: $\\varepsilon = U_1 + I_1 \cdot r$. ### 3. Пример оформления вывода В выводе укажите, что в ходе работы вы экспериментально определили параметры источника тока. Сравните полученные значения с паспортными (если они известны) и укажите причины возможной погрешности (например, сопротивление соединительных проводов или погрешность измерительных приборов).
