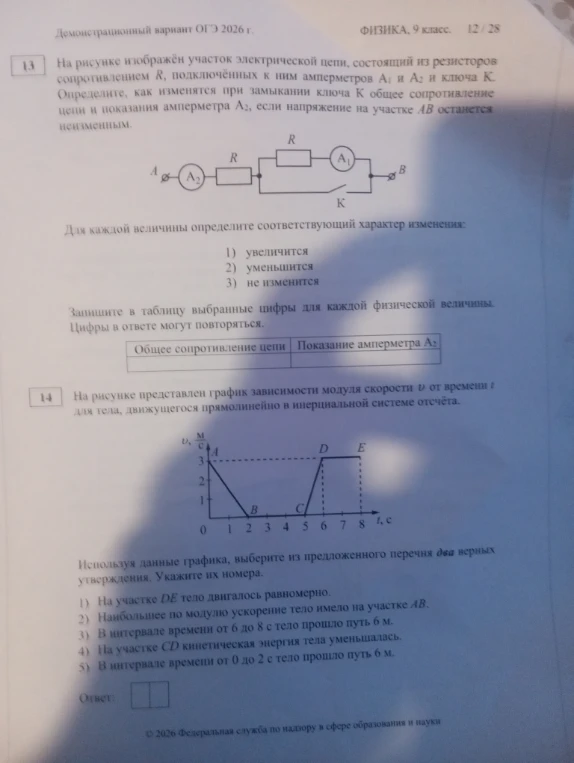

На рисунке изображён участок электрической цепи, состоящий из резисторов сопротивлением R, подключённых к ним амперметров A1 и A2 и ключа K.

### Задача 13 1. **Общее сопротивление цепи.** Изначально ключ $K$ разомкнут, ток идет через два резистора $R$, соединенных последовательно. Общее сопротивление равно $R + R = 2R$. При замыкании ключа $K$ параллельно ветке с правым резистором $R$ и амперметром $A_1$ подключается проводник с нулевым сопротивлением. Ток пойдет по пути наименьшего сопротивления (через ключ $K$), «закорачивая» правый резистор. Теперь ток течет только через левый резистор $R$. Общее сопротивление стало равно $R$. Значит, оно **уменьшится** (2). 2. **Показания амперметра $A_2$.** Амперметр $A_2$ измеряет общий ток в цепи. По закону Ома $I = U/R_{общ}$. Так как напряжение на участке $AB$ остается неизменным ($U = const$), а общее сопротивление цепи уменьшилось, то общий ток в цепи увеличится. Показания $A_2$ **увеличатся** (1). **Ответ:** 21 ### Задача 14 Проанализируем график зависимости скорости от времени: 1. **Участок $DE$:** график — горизонтальная прямая, скорость постоянна ($v = 3$ м/с). Движение равномерное. **Верно.** 2. **Участок $AB$:** изменение скорости $\Delta v = 3 - 0 = 3$ м/с за время $\Delta t = 2$ с. Ускорение $a = \Delta v / \Delta t = 3/2 = 1.5$ м/с². Участок $CD$: $\Delta v = 3 - 0 = 3$ м/с за время $\Delta t = 6 - 5 = 1$ с. Ускорение $a = 3/1 = 3$ м/с². Участок $CD$ имеет большее ускорение. **Неверно.** 3. **Интервал от 6 до 8 с:** скорость постоянна и равна 3 м/с. Путь $S = v \cdot t = 3 \cdot (8 - 6) = 3 \cdot 2 = 6$ м. **Верно.** 4. **Участок $CD$:** скорость увеличивается от 0 до 3 м/с, значит кинетическая энергия увеличивается. **Неверно.** 5. **Интервал от 0 до 2 с:** путь численно равен площади треугольника под графиком: $S = (1/2) \cdot \text{основание} \cdot \text{высота} = (1/2) \cdot 2 \cdot 3 = 3$ м. **Неверно.** **Ответ:** 13
