Вопрос:

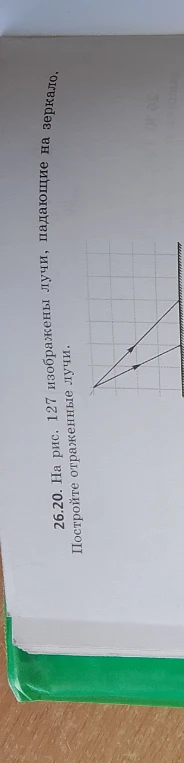

26.20. На рис. 127 изображены лучи, падающие на зеркало. Постройте отраженные лучи.

Фотография

Ответ ассистента

Для построения отраженных лучей воспользуемся законом отражения света: угол падения равен углу отражения (\(\alpha = \beta\)). 1. Проведем перпендикуляр к поверхности зеркала в каждой точке падения луча. 2. Измерим угол между падающим лучом и этим перпендикуляром. 3. Отложим такой же угол с другой стороны от перпендикуляра и проведем отраженный луч. Так как на рисунке есть сетка, это сделать просто: * Первый луч падает под углом, проходя через диагонали клеточек. Отраженный луч пойдет симметрично вверх, также проходя через диагонали. * Второй луч (нижний) также отразится симметрично относительно перпендикуляра, восстановленного в точке падения. В результате отраженные лучи будут расходиться от зеркала, причем, если продолжить их назад за зеркало пунктиром, они пересекутся в одной точке — мнимом изображении источника света.
